Special Webservice   eF_U161FF

FLENDER FLUX





Bilder, Grafiken, Abkuerzungen, Variablenbezeichnungen








FWH FLENDER FLUX Wandhalter



Die neuartigen abgekanteten Wandhalter FWH aus Aluminium, Edelstahl oder

stueckverzinktem Stahl ermoeglichen neue VHF-UK-Ansaetze in statischer

und energetischer Sicht.

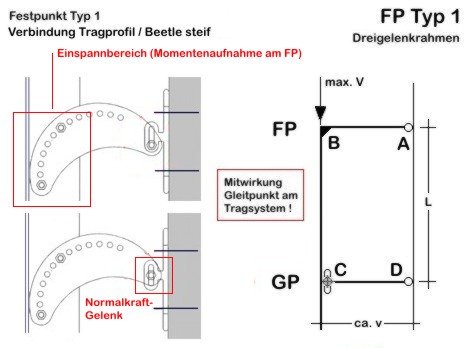

Infolge des Festpunktes Typ 1 (Gelenk am Fuss) und der Schwenkbarkeit des

Beetle ergeben sich clevere konstruktive Loesungen im handwerklichen und

ingenieurtechnischen Kontext.



















Bilder, Grafiken



Die grafischen Objekte im Webservice dienen der Darstellung und Erlaeuterung der

ingenieurtechnischen Inhalte und Zusammenhaenge des Dienstes sowie der

Beschreibung bzw. Zuordnung wichtiger Eingabe- und Bearbeitungsparameter

der Nachweisfuehrung.

Grundsaetzlich wird im Dienst mit zwei Grafiktypen gearbeitet:

Die oberen zwei Bilder des Webservices sind dynamische Online-Grafiken und

werden entsprechend der Eingabeparameter bei jedem Berechnungslauf neu

generiert (Ausgabe als .PNG). Bild 1 ist ein Horizontalschnitt durch die UK mit

schematischer maszstaeblicher Darstellung der Systemkomponenten.

Bild 2 ist eine abstrahierte Darstellung der Ansicht der UK-Straenge mit den

Lagerpunkten und den Lasteinflussflaechen der horizontalen (optional) und

vertikalen Profile.

Die restlichen Bilder sind fixe Grafiken, die ggf. auch in Abhaengigkeit der Eingaben

vom Server des Dienstes importiert werden (Ausgabe als .JPG).






Beispiele Dynamische Online-Grafiken Bild 1 = Horizontalschnitt UK



































Beispiel Dynamische Online-Grafik Bild 2 = Strangschema
















Fest definierte Grafiken




































Abkuerzungen



ABZ = Allgemeine Bauaufsichtliche Zulassung

AG = Ankergrund

BFM = Befestigungsmittel

BK = Bekleidung

BV = Bauvorhaben

C = Festigkeitsklasse bei Nadelholz

DG = Doppelgewinde

EC = Eurocode

EN = Euronorm

ETA = Europaeische Technische Zulassung

FP = Festpunkt

GP, GP1 = Gleitpunkte

GSTFP = Gleit-Stoss-Festpunkt

GZG = Grenzzustand der Gebrauchstauglichkeit

GZT = Grenzzustand der Tragfaehigkeit

HK = Hinterkante

HPhz = Halteprofil horizontal

HZ = horizontal

KLED = LED = Klasse der Lasteinwirkungsdauer

KVH = Konstruktionsvollholz

NH = Nadelholz

NKL = Nutzungsklasse

NW = Nachweis, Nachweiswerte

OF = Oberflaeche

OK = Oberkante

PZ = Pruefzeugnis

TG = Teilgewinde

TP = Tragprofil

UK = Unterkonstruktion

UK = Unterkante

V = vertikal

VAM = Verankerungsmittel (Duebel, Bolzen, Anker)

VB = Verb. = Verbindung

VBM = Verbindungsmittel (Schrauben, Niete, Naegel)

VG = Vollgewinde

VHF = Vorgehaengte, hinterlueftete Fassade

V-HZ-UK = Unterkonstruktion aus vertikalen und horizontalen Strukturelementen

VK = Vorderkante

WH = Wandhalter

Z = Zulassung

ZIE = Zustimmung im Einzelfall

ZW = Zwischenwerte, Kontrollwerte










Variablenbezeichnungen, Formelzeichen



Die folgenden Formelzeichen sind eine Auswahl aus den komplexen Bereichen

Eingabe, Zwischenwerte und Nachweiswerte. Weitere Detailwerte sind in den einzelnen

Ausgabebloecken des Dienstes nachzuvollziehen.



Massgebende Geometrieparameter:

alpha = Neigungswinkel Beetle (Einschwenkung nach unten)

av = Hebelarm = Abstand aeussere VBM Tragprofil / Beetle

av,max = max. moeglicher Hebelarm

bs = Breite VHF-Lueftungsspalt (min. 20 mm)

d = Durchmesser VBM

h,eff = wirksame Hoehe Tragprofil fuer VBM mit Beetle

htp = Hoehe Tragprofil

l = Laenge VBM = Schraubenlaenge

tb = Dicke Bekleidung

td = Dicke Waermedaemmung

tnt = Dicke nichttragende Schicht, z.B. Putz

ts = Dicke Halteprofil HPhz

tth = Dicke Thermostop

tx = Abstand Vorderkante UK / Hinterkante Bekleidung

v = Vorlage, Ausladung

vb,moegl. = moeglicher Verstellbereich Beetle

vb,vorh. = vorhandener Verstellbereich Beetle



Querschnittsparameter (HPhz, TP, Beetle, Wandhalter):

b = Breite, Tiefe, Dicke

h = Hoehe

t = Blechdicke

A = Querschnittsflaeche

iy, iz = Traegheitsradien

Jy, Jz = Traegheitsmomente

JT = Torsionstraegheitsmoment

Wy, Wz = Widerstandsmomente

EJy, EJz = Biegesteifigkeiten



Werkstoffparameter:

alphaT = Waermeausdehnungskoeffizient

Emod = Elastizitaetsmodul

fu,k = charakt. Zugfestigkeit (Metall)

fy,k = charakt. Streckgrenze (Metall)

rho = Rohdichte



Lastparameter:

wd = charakt. Winddruck

ws = charakt. Windsog (negative Eingabe)

gk = charakt. Eigenlast der Bekleidung

gk,Zusatzlast = z.B. charakt. Schnee/Eislast

le1 = Lasteinflussbreite V-Last Tragprofil TP

le2 = Lasteinflussbreite HZ-Last Tragprofil TP

le3 = Lasteinflussbreite V-Last Halteprofil HPhz

le4 = Lasteinflussbreite HZ-Last Halteprofil HPhz



System- bzw. Strangparameter:

ap = Abstand Tragprofile, Straenge

L = Stuetzweite Tragprofil, Strang

Lcr = Knicklaenge Beetle

lp = Laenge Tragprofil, Strang

ko = Kragarm oben

ku = Kragarm unten



Faktoren:

gammaG = Teilsicherheitsfaktor Eigenlast (staendige Einwirkung)

gammaM = Teilsicherheitsfaktor Widerstand Material, Werkstoff

gammaQ = Teilsicherheitsfaktor Wind (kurze Einwirkung)

ka1,2 = Anpassungsfaktor Auflagerkraft

kexfp, kexgp = Exzentrizitaetsfaktor Wandhalter fuer FP und GP

kf1,2 = Anpassungsfaktor Durchbiegung

kfp, kgp = Anpassungsfaktor zul. F VAM fuer FP und GP

km1,2 = Anpassungsfaktor Moment



Kraefte, Momente, Spannungen, Verformungen:

max.f  = maximale Durchbiegung

zul.f = zulaessige Durchbiegung

F = Kraft, Beanspruchung

Fres = resultierende Kraft

M = Moment

N = Normalkraft

Q = Querkraft, Scherkraft

sigmax = Normalspannung

V = Querkraft, Scherkraft

Vx,y,z = charakt. Tragfaehigkeit Contrial Tricam



Index, Subkennung Variable:

b = Lochleibungswirkung bei VBM

d = Bemessungswert eines Parameters

Ed = Bemessungswert Einwirkung, Beanspruchung

Ek = charakt. Wert Einwirkung, Beanspruchung

k = charakt. Wert eines Parameters

res = resultierender Wert

Rd = Bemessungswert Widerstand

Rk = charakt. Wert Widerstand

v = Scherwirkung bei VBM

x,y,z = Wirkungsrichtung, Achsenzuordnung
