Hintergrundinformationen des  Webdienstes



Windlasten nach DIN EN 1991-1-4

Fassaden, Flachdaecher, Attikaabdeckungen, Dachrandprofile

Rechteckkörper





Webservice (Tabletservice) fuer alle Browser und Plattformen

PC, Notebook, Smartphone, Tablet.






Empfehlungen zur Nutzung des Dienstes:



1. Parameter eingeben bzw. waehlen

2. Dienst starten mit 'go' oder

2. Beispiel in Liste anklicken (Empfehlung)

3. Parameter editieren, an aktuelles Projekt anpassen

4. Dienst wiederholt starten mit 'go'

5. Mit Klick auf ONLINE-PDF eine PDF-Datei für Drucken/Speichern erzeugen oder

6. Ergebnistext bzw. Bilder markieren und kopieren

7. Ergebnistext bzw. Bilder in externe Anwendung einfuegen






Links zu weiteren wichtigen Hintergrundinformationen von VHF-Systemen:



==> Windzonen, Windstaerken



==> Lasteinflussbreiten Halteprofil HPhz



==> Anpassungsfaktoren der Schnittgroessen fuer HPhz und Tragprofile TP



==> Torsionssteifigkeit HPhz, Verbindung mit TP



==> Lasteinflussbreiten Tragprofil TP



==> Rahmenwirkungen in einer VHF-UK



==> Festpunkttypen einer VHF-UK



==> Festpunkttypen genieteter und geschraubter Fassadenplatten



==> Exzentrizitaetsfaktor Konsolen, Wandhalter



==> Nachgiebigkeit der Unterkonstruktion nach ZUBER



==> Ermittlung der Schnittgroessen punktgestuetzter Bekleidungen



==> Infos zur Halterung der Bekleidung (Einzelagraffen, Sonderagraffen, Plattentragprofile)



==> Querschnittsklassifizierung, Formfaktor usw. nach DIN EN 1999-1-1



Einfuehrung

Neben den Bemessungsnormen wurden auch die Einwirkungsnormen

der DIN EN 1991 auf das neue Sicherheitskonzept mit Teilsicherheitswerten

umgestellt.

Mit den EC-Normen hat sich auch der Aufwand fuer eine realistischere

Lasterfassung erheblich vergroessert.

Der vorliegende Webservice reduziert diesen Aufwand auf ein Minimum.

Die Windlastermittlung kann fuer Bauwerke mit h <= 25 m mit dem

vereinfachten const. Lastansatz ueber die gesamte Hoehe erfolgen.

Der hoehenabhaengige Einfluss des Geschwindigkeitsdruckes kann

ueber die entspr. Mischprofile oder Gelaendekategorien nach

DIN EN 1991-1-4 beruecksichtigt werden (Ansatz von Potenzfunktionen).

Auch eine direkte Eingabe der Windgeschwindigkeit v in km/h

ist fuer Vergleichsberechnungen moeglich. Neben den Standard-

Druckbeiwerten cpe,10 werden fuer Einzugsflaechen A < 10 m2

die erhoehten Windlasten fuer den Nachweis von Verankerungen

berechnet.






Bezugshöhe ze für Windlastermittlung

Die normale Lage (Normalfall) ist die Windanströmung über freiem Feld.

Exponierte Lagen sind zu berücksichtigen, wobei in der Praxis folgende

Fälle auftreten:

==> Gebäude an Steilküsten, Böschungen oder auf einem Berg

Der sich am Abhang stauende Wind muß zusätzlich abgeführt werden

und führt zu einem erhöhten Geschwindigkeitsdruck am Bauwerk.

Näherungsansatz:

Berücksichtigung mit einer Zusatzhöhe h,expo.

Im Webservices ist dies nur möglich mit den Optionen "genauere"

Ermittlung und Mischprofil.

==> Kanalisierung der Windströmung in Straßenschluchten.

Die teilweise wesentlich erhöhte Windgeschwindigkeit kann im Webservice

durch die Option "Winddruck qp(ze) aus Vorgabe der Windgeschwindigkeit"

oder "Winddruck qp(ze) aus Windstärken nach BEAUFORT" untersucht

werden.

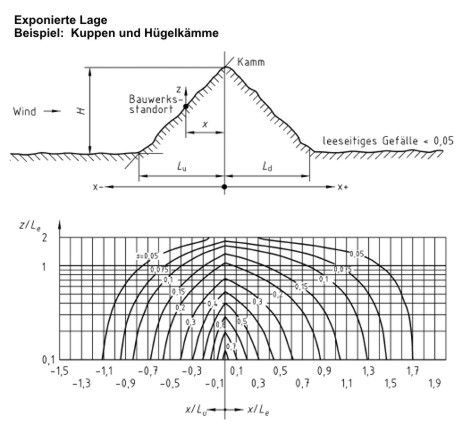

Exponierte Lagen nach DIN EN 1991-1-4

Bauwerke in der Naehe von Klippen, Gelaendespruengen, Kuppen oder

Huegelkaemmen unterliegen erhoehten Windbeanspruchungen. Die DIN EN 1991-1-4

bietet hier mehrere Moeglichkeiten, die erhoehten Wind-

geschwindigkeiten und damit den erhoehten Staudruck zu ermitteln.

Ueber die relative Lage des Bauwerkes am Huegel wird mit einem

Topographiebeiwert ct(z) das Profil der mittleren Geschwindigkeit vm,t(z)

berechnet.

Diverse weitere Infos siehe Norm.


Windzonen nach DIN EN 1991-1-4 / NA.A

Hinweis:

Die Werte gelten für Geländekatagorie GK II nach NA.B.




Mischprofile nach DIN EN 1991-1-4 /NA.B.3.3




Gelaendekategorien nach DIN EN 1991-1-4 / NA.B

Hinweis:

In der Basisnorm DIN EN 1991-1-4 existiert zusätzlich die Geländekategorie

GK 0 = See, Küstengebiete, die der offenen See ausgesetzt sind.

Lt. NA, NDP zu 4.3.2 (1) ist GK 0 in Deutschland nicht zu brücksichtigen !


Aussendruckbeiwerte f(Lasteinzugsflaeche A)




Windlastermittlung Vertikale Waende, Fassaden








Windlastermittlung Flachdaecher
