Tragprofil: Alu EN AW-6060 T66 (fu,k = 215 N/mm2)
Tragprofil: Alu EN AW-6063 T66 (fu,k = 245 N/mm2)

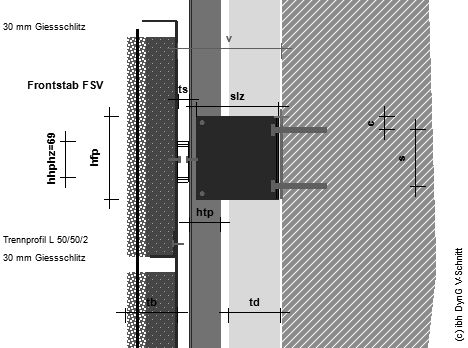

KO: Freie Eingabe L-Konsole
KO FP: Einzelkonsole L
VBM TP/KO GP Anzahl = 2 pro Konsolsteg
VBM TP/KO GP Anzahl = 1 pro Konsolsteg
Hinweis:
Bei U- und Doppel-L-Konsolen erfolgt die
Nachweisfuehrung pro Steg der Gesamtkonsole !
Die massgeb. Schnittgroessen werden halbiert.
H
VBM TP/KO FP Anzahl = 2 pro Konsolsteg
VBM TP/KO FP Anzahl = 1 pro Konsolsteg
VBM TP/KO FP Anzahl = 2 pro Konsolsteg
VBM TP/KO FP Anzahl = 3 pro Konsolsteg
VBM TP/KO FP Anzahl = 4 pro Konsolsteg
VBM TP/KO FP Anzahl = 5 pro Konsolsteg
Hinweis:
Bei U- und Doppel-L-Konsolen erfolgt die
Nachweisfuehrung pro Steg der Gesamtkonsole !
Die massgeb. Schnittgroessen werden halbiert.
QS: Mit Ansatz Wind auf Stirnseite (VHF Eckbereiche usw.)
QS: Ohne Ansatz Wind auf Stirnseite (VHF Innenbereiche)
QS: Anzahl QS-HZ-Straenge pro lp = 0
QS: Anzahl QS-HZ-Straenge pro lp = 1
QS: Anzahl QS-HZ-Straenge pro lp = 2
QS: Anzahl QS-HZ-Straenge pro lp = 3
QS: Anzahl QS-HZ-Straenge pro lp = 4
QS: Anzahl QS-HZ-Straenge pro lp = 5
QS: Anzahl QS-HZ-Straenge pro lp = 6
VBM AG/PW Anzahl = 1 pro Anschlusspunkt
VBM AG/PW Anzahl = 2 pro Anschlusspunkt
VBM AG/PW Anzahl = 3 pro Anschlusspunkt

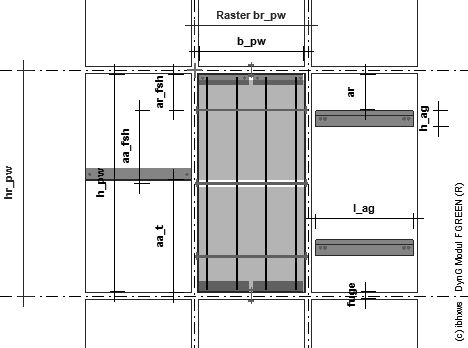

Hinweis:
AG = Agraffe bzw. Agraffenprofil
PW = Pflanzwanne
Pro PW wird ein oberes und ein unteres Agraffenprofil
angeordnet. Jedes Profil hat links und rechts 1 Anschlusspunkt,
sodass jeder Modul 4 Anschlusspunkte hat.
Jeder Anschlusspunkt wird fuer 1/2 Eigen- und
1/4 Windlast berechnet. D.h. es kann sowohl das obere
als auch das untere Agraffenprofil auf HPhz aufliegen !
Fuer leichtere Montage (Verschiebbarkeit) werden die
Agraffenprofile ueber ca. die gesamte PW-Breite gefuehrt.
Hinweise VBM RS,RO,RU/PW:
RS = Randprofil seitlich
RO = Randprofil oben
RU = Randprofil unten
PW = Pflanzwanne
Standardraster = 500x1000 mm stehend
Die VBM fuer die Verbindung der Randprofile mit der
Pflanzwanne PW werden konstruktiv angeordnet und nicht
statisch nachgewiesen.
Die Randprofile werden von hinten auf die PW geschraubt.
Standardraster: RO, RU = je 2 VBM
Standardraster: RS = je 3 VBM
Sicherung gegen Aushaengung = Mit M8x50+U-Scheiben Edelstahl A2/A4
Sicherung gegen Aushaengung = Ohne
Hinweise:
Sicherung der FGREEN-Module gegen Diebstahl, Vadalismus und
Windeinwirkungen.
Einschieben in die mittigen Schlitze der unteren und
oberen Randprofile.
Leicht demontierbar fuer einen Austausch der Module.
Ohne Aushaengesicherung ist ggf. von Interesse bei FGREEN im Privatbereich,
z.B. Einzelmodule an EFH, Garage, Carport
oder in Einbauhoehen > ca. 4 m.
Strang: FP Typ 1: EFP, Verbindung steif
------------------Einzelfestpunkte EFP:
Strang: FP Typ 1: EFP, Verbindung steif
Strang: FP Typ 2: EFP, Verankerung steif
Strang: FP Typ 3: EFP, Verbindung + Verankerung steif
Strang: Festpunktart = normal FP
Strang: Festpunktart = Gleit-Stoss-Festpunkt GSFP
Hinweise:
GSFP: Gleit-Stoss-Festpunkt
GSFP: Ansatz von Zusatzlasten am FP aus Nachbarstrang
GSFP: Eingabe Lasteinflusshoehe le5 fuer die Zusatzwindlast
GSFP: Je nach Lage FP unten oder oben am Strang
Tragprofil: Lage Festpunkt Endauflager oben
Tragprofil: Lage Festpunkt Innenauflager oben
Tragprofil: Lage Festpunkt Mitte
Tragprofil: Lage Festpunkt Innenauflager unten
Tragprofil: Lage Festpunkt Endauflager unten
FGREEN (R) Systemneigung = 0 grad
FGREEN (R) Systemneigung = 5 grad
FGREEN (R) Systemneigung = 6 grad
FGREEN (R) Systemneigung = 7 grad
FGREEN (R) Systemneigung = 8 grad
FGREEN (R) Systemneigung = 9 grad
FGREEN (R) Systemneigung = 10 grad
Hinweise:
Systemneigung = 0 ist eine senkrechte Fassade.
Systemneigung > 0 (ideal = 10 grad) hat mehrere Vorteile:
- Teil-Bewaesserung durch natuerliche Niederschlaege
- Geringerer Wartungsaufwand
- Biologisch vorteilhaftes Regenwasser (nicht kalkhaltig)
- Geringe Bewaesserungsverluste, Abtropfen auf untere Module
- Reduzierung Trinkwasserbedarf
Systemneigung > 0:
Je nach Neigung und Stranglaenge (Begruenungshoehe)
ergeben sich unterschiedliche Vorlagen mit statisch-
konstruktiven Auswirkungen wie z.B. Knickstaebe,
Zugbaender oder erforderliche Queraussteifungen.
Anzahl der Straenge uebereinander = 1
Anzahl der Straenge uebereinander = 2
Anzahl der Straenge uebereinander = 3
Anzahl der Straenge uebereinander = 4
Anzahl der Straenge uebereinander = 5
Anzahl der Straenge uebereinander = 6
Hinweise:
Mit den einzelnen Stranglaengen, Neigungen und Vorlagen
ergibt sich eine Uebersicht bzw. seitliche Ansicht
der VHF-Loesung FGREEN (R).

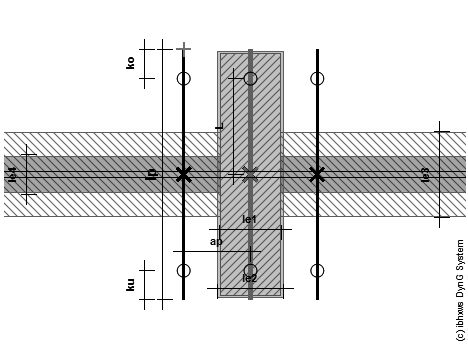

lp1, lp2, lp3 usw. = Laenge Strang, Tragprofil (Schraeglage) [mm]
alpha1, alpha2, alpha3 usw. = Neigung Strang, Tragprofil [grad]
vo1, vo2, vo3 usw. = Vorlage oben [mm]
Vorlage = Abstand OF Wand / Hinterkante Modul FGREEN (R)
KO: Alu EN AW-6060 T66 (fuk=215 N/mm2)
KO: Alu EN AW-6063 T66 (fuk=245 N/mm2)
VAM GP: Mz Mauerziegel Vollstein fb >= 12 N/mm2

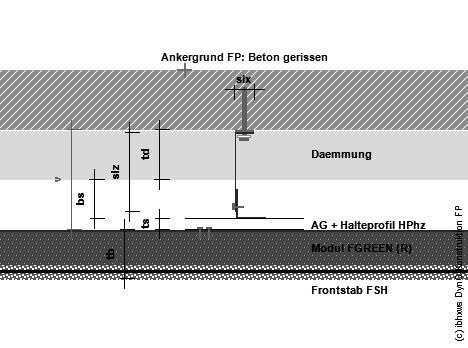

------------------ Ankergrund Beton
VAM GP: Cc Beton/Stahlbeton >= C20/25 gerissen
VAM GP: Cu Beton/Stahlbeton >= C20/25 ungerissen
------------------ Ankergrund Vollsteine
VAM GP: KS Kalksandvollstein fb >= 12 N/mm2
VAM GP: Mz Mauerziegel Vollstein fb >= 12 N/mm2
VAM GP: Vbn Normalbetonvollstein
VAM GP: Vbl Leichtbetonvollstein
------------------ Ankergrund Lochsteine
VAM GP: KSL Kalksandlochstein fb >= 12 N/mm2
VAM GP: Hlz Hochlochziegel fb >= 12 N/mm2
VAM GP: Hbn Hohlblock Normalbeton
VAM GP: Hbl Hohlblock Leichtbeton
------------------ Ankergrund Porenbeton, Gasbeton
VAM GP: PP2 Porenbeton FKL 2
VAM GP: PP4 Porenbeton FKL 4
VAM GP: PP6 Porenbeton FKL 6
------------------ Ankergrund Stahlblech
VAM GP: Stahlblech t2 = 0.63 mm
VAM GP: Stahlblech t2 = 0.75 mm
VAM GP: Stahlblech t2 = 0.88 mm
VAM GP: Stahlblech t2 = 1.00 mm
VAM GP: Stahlblech t2 = 1.13 mm
VAM GP: Stahlblech t2 = 1.25 mm
VAM GP: Stahlblech t2 = 1.50 mm
VAM GP: Stahlblech t2 = 2.00 mm
VAM GP: Stahlblech t2 = 2.50 mm
VAM GP: Stahlblech t2 = 3.00 mm
VAM GP: Stahlblech t2 = 4.00 mm
VAM GP: Stahlblech t2 = 5.00 mm
VAM GP: Stahlblech t2 = 6.00 mm
VAM GP: Stahlblech t2 = 8.00 mm
VAM GP: Stahlblech t2 = 10.00 mm
Achtung !
Die Tragfaehigkeiten der VAM sind je nach Zulassung und Ankergrund
von diversen Kriterien bzw. Randbedingungen abhaengig, wie z.B.
Druckfestigkeit, Rohdichte, Lochbild, Setztiefen, Temperatur, Bohrlochart ...
==> Im Webservice Ansatz von ausgewaehlten mittleren Tragfaehigkeiten.
In der Praxis sind ggf. Tragfaehigkeitsmodifikationen erforderlich.
Mit den Anpassungsfaktoren kn, kv und km ist jede geforderte
Tragfaehigkeit NRk, VRk und MRk einzustellen.
Voraussetzungen:
Genaue Kenntnis der entspr. Zulassung und Vergleich mit den
im Webservice angesetzten Werten (siehe Hintergrundwerte).
Z.B.: kn = NRk,Wunsch lt. Zulassung / NRk,Webservice
Alternative:
Wahl Tragfaehigkeit nach Ausziehversuch.
Hier allerdings VRk und MRk i.d.R. nach Zulassung !
VAM FP: Mz Mauerziegel Vollstein fb >= 12 N/mm2
------------------ Ankergrund Beton
VAM FP: Cc Beton/Stahlbeton >= C20/25 gerissen
VAM FP: Cu Beton/Stahlbeton >= C20/25 ungerissen
------------------ Ankergrund Vollsteine
VAM FP: KS Kalksandvollstein fb >= 12 N/mm2
VAM FP: Mz Mauerziegel Vollstein fb >= 12 N/mm2
VAM FP: Vbn Normalbetonvollstein
VAM FP: Vbl Leichtbetonvollstein
------------------ Ankergrund Lochsteine
VAM FP: KSL Kalksandlochstein fb >= 12 N/mm2
VAM FP: Hlz Hochlochziegel fb >= 12 N/mm2
VAM FP: Hbn Hohlblock Normalbeton
VAM FP: Hbl Hohlblock Leichtbeton
------------------ Ankergrund Porenbeton, Gasbeton
VAM FP: PP2 Porenbeton FKL 2
VAM FP: PP4 Porenbeton FKL 4
VAM FP: PP6 Porenbeton FKL 6
------------------ Ankergrund Stahlblech
VAM FP: Stahlblech t2 = 0.63 mm
VAM FP: Stahlblech t2 = 0.75 mm
VAM FP: Stahlblech t2 = 0.88 mm
VAM FP: Stahlblech t2 = 1.00 mm
VAM FP: Stahlblech t2 = 1.13 mm
VAM FP: Stahlblech t2 = 1.25 mm
VAM FP: Stahlblech t2 = 1.50 mm
VAM FP: Stahlblech t2 = 2.00 mm
VAM FP: Stahlblech t2 = 2.50 mm
VAM FP: Stahlblech t2 = 3.00 mm
VAM FP: Stahlblech t2 = 4.00 mm
VAM FP: Stahlblech t2 = 5.00 mm
VAM FP: Stahlblech t2 = 6.00 mm
VAM FP: Stahlblech t2 = 8.00 mm
VAM FP: Stahlblech t2 = 10.00 mm
Achtung !
Die Tragfaehigkeiten der VAM sind je nach Zulassung und Ankergrund
von diversen Kriterien bzw. Randbedingungen abhaengig, wie z.B.
Druckfestigkeit, Rohdichte, Lochbild, Setztiefen, Temperatur, Bohrlochart ...
==> Im Webservice Ansatz von ausgewaehlten mittleren Tragfaehigkeiten.
In der Praxis sind ggf. Tragfaehigkeitsmodifikationen erforderlich.
Mit den Anpassungsfaktoren kn, kv und km ist jede geforderte
Tragfaehigkeit NRk, VRk und MRk einzustellen.
Voraussetzungen:
Genaue Kenntnis der entspr. Zulassung und Vergleich mit den
im Webservice angesetzten Werten (siehe Hintergrundwerte).
Z.B.: kn = NRk,Wunsch lt. Zulassung / NRk,Webservice
Alternative:
Wahl Tragfaehigkeit nach Ausziehversuch.
Hier allerdings VRk und MRk i.d.R. nach Zulassung !
Info VAM FP
Info VAM GP
Info Standort
Info FGREEN (R)
Mit Check min. Windlast wk = +/- 0.6 kN/m2
Ohne Check min. Windlast wk = +/- 0.6 kN/m2
VAM FP: Tragfaehigkeit nach Zulassung
VAM FP: Tragfaehigkeit nach Ausziehversuch
zul. Durchbiegung Tragprofil Feld = l/300
zul. Durchbiegung Tragprofil Feld = l/100
zul. Durchbiegung Tragprofil Feld = l/150
zul. Durchbiegung Tragprofil Feld = l/200
zul. Durchbiegung Tragprofil Feld = l/250
zul. Durchbiegung Tragprofil Feld = l/300
zul. Durchbiegung Tragprofil Feld = l/350
zul. Durchbiegung Tragprofil Feld = l/400
zul. Durchbiegung Tragprofil Feld = l/450
zul. Durchbiegung Tragprofil Feld = l/500
zul. Durchbiegung Tragprofil Feld = l/550
zul. Durchbiegung Tragprofil Feld = l/600
zul. Durchbiegung Tragprofil Feld = ohne Nachweis
zul. Durchbiegung Tragprofil Kragarm = l/150
zul. Durchbiegung Tragprofil Kragarm = l/100
zul. Durchbiegung Tragprofil Kragarm = l/150
zul. Durchbiegung Tragprofil Kragarm = l/200
zul. Durchbiegung Tragprofil Kragarm = l/250
zul. Durchbiegung Tragprofil Kragarm = l/300
zul. Durchbiegung Tragprofil Kragarm = l/350
zul. Durchbiegung Tragprofil Kragarm = l/400
zul. Durchbiegung Tragprofil Kragarm = ohne Nachweis
Mit Check Blechdicke Bauteil BT I, BT II
Ohne Check Blechdicke Bauteil BT I, BT II
Mit Check Teilsicherheitsfaktoren
Mit Check Teilsicherheitsfaktoren
Mit Uebersicht Parameter fuer Fertigung / Montage
Ohne Uebersicht Parameter fuer Fertigung / Montage
KO GP: Einzelkonsole L
Tragprofil: Alle Gleitpunkte GP gleich
Tragprofil: Gleitpunkte GP + Sondergleitpunkt GP1
Tragprofil: Gleitpunkt GP1 (1-Feld-Systeme)
VBM HPhz/TP = Bohrschr. SFS SDA5/3.5-6-H13-S4-5.5x20 A4 (AbP-BWU02-168011)
VBM HPhz/TP = ------------------ VBM EJOT
VBM HPhz/TP = Bohrschr. EJOT JT4-6-5.5x22 A4 (ETA-10/0200) ohne HS
VBM HPhz/TP = Bohrschr. EJOT JT9-6-5.5x22 A4 (ETA-10/0200) ohne HS
VBM HPhz/TP = ------------------ VBM PMJ-tec
VBM HPhz/TP = Bohrschr. PMJ-tec 7614-55 5.5x25 (P-BWU02-158001)
VBM HPhz/TP = ------------------ VBM SFS intec
VBM HPhz/TP = Bohrschr. SFS SDA5/3.5-6-H13-S4-5.5x20 A4 (AbP-BWU02-168011)
VBM HPhz/TP = Bohrschr. SFS SDA5/3.5-8-H13-S4-5.5x22 A4 (AbP-BWU02-168011)
VBM HPhz/TP = Gewindefurch.Schraube SFS TDB-6.3xL A4 (ETA-10/0198)
VBM HPhz/TP = ------------------ VBM SYSTEA Blindniet
VBM HPhz/TP = Blindniet SYSTEA 5x12 K14 (P-2.17-010-2)
VKante Konsole >= 20 mm vor Waermedaemmung
VKante Konsole < 20 mm vor Waermedaemmung
FK = FSV + FSH
FK = FG + FSH
Hinweise:
FSV = Frontstaebe vertikal
FSH = Frontstaebe horizontal
FG = Frontgitter
Achtung !
Frontgitter FG sind n i c h t geeignet fuer den teilweisen Austausch
bzw. Ersatz von Pflanzen. Gesunde Bereiche werden ggf. beim
Ausbau zerstoert bzw. beim Wiedereinbau ueberdeckt !
Mit Nachweis Torsion min. JT Halteprofil HPhz
Ohne Nachweis Torsion min. JT Halteprofil HPhz
VAM FP Ankergrund = Wand (Fuer dyn.Grafik)
Mit Hinweis VAM Mehrfachbefestigung
Ohne Hinweis VAM Mehrfachbefestigung
Hebelarm V-Kraft = Vorlage v + tnt + tb/2
Hebelarm V-Kraft = Vorlage v + tnt
Hebelarm V-Kraft = Vorlage v
Hebelarm V-Kraft = Vorlage v + tb/2
Hebelarm V-Kraft = Vorlage v - 5 mm
Hebelarm V-Kraft = Vorlage v - 10 mm
Hebelarm V-Kraft = Vorlage v - 15 mm
Hebelarm V-Kraft = Vorlage v - 20 mm
Hebelarm V-Kraft = Vorlage v - 25 mm
Hebelarm V-Kraft = Vorlage v - 30 mm
Mit DynGraf Auslastungsprofil Gesamtsystem
Ohne DynGraf Auslastungsprofil Gesamtsystem
Mit Hinweis s,min Duebelgruppe
Ohne Hinweis s,min Duebelgruppe
(c)ibhxws DynGrafik Bild 05 Maszstabsfaktor = 1.0
(c)ibhxws DynGrafik Bild 05 Maszstabsfaktor = 0.9
(c)ibhxws DynGrafik Bild 05 Maszstabsfaktor = 0.8
(c)ibhxws DynGrafik Bild 05 Maszstabsfaktor = 0.7
(c)ibhxws DynGrafik Bild 05 Maszstabsfaktor = 0.6
(c)ibhxws DynGrafik Bild 05 Maszstabsfaktor = 0.5
(c)ibhxws DynGrafik Bild 05 Maszstabsfaktor = 1.1
(c)ibhxws DynGrafik Bild 05 Maszstabsfaktor = 1.2
(c)ibhxws DynGrafik Bild 05 Maszstabsfaktor = 1.3
(c)ibhxws DynGrafik Bild 05 Maszstabsfaktor = 1.4
(c)ibhxws DynGrafik Bild 05 Maszstabsfaktor = 1.5
Mit Check Einschnitt Tragprofil in Daemmung
Ohne Check Einschnitt Tragprofil in Daemmung
Mit Ermittlung der Materialmengen
Ohne Ermittlung der Materialmengen
PW: Form = Rechteck, Quadrat stehend
Hinweise:
Die Geometrie Rechteck oder Quadrat wird definiert
durch die Rasterbreite br_pw und die Rasterhoehe hr_pw
der Pflanzwanne.
' Stehend ' bedeutet horizontal liegende Frontstaebe FS,
also mit kurzer Stuetzweite bei der Rechteckform.
' Liegend ' ist noch nicht programmiert.
Rechteck liegend erfordert unwirtschaftlich eng liegende
UK = HPhz fuer die Einhaengung der FGREEN-Module.
PW: Basis = Abkantung 2-seitig
PW: Basis = Flachblech
Hinweise:
Die Variante Flachblech erfordert allseitig angeschraubte
Randprofile RS, RO und RU.
Bei Abkantung nur RO und RU.
PW: Blechdicke t = 3 mm
PW: Alu EN AW-5754 H111 (fuk=190 N/mm2)
PW: Alu EN AW-5754 H22/H32 (fuk=220 N/mm2)
PW: Alu EN AW-5754 H24/34 (fuk=240 N/mm2)
Hinweise:
Die Parameter Rm = fuk und Rp0.2 = fyk sind in einem
Abnahmepruefzeugnis zu garantieren.
Festigkeiten Alu nach EC9.
fuk = charakt. Zugfestigkeit
fyk = charakt. Streckgrenze
RO: Randprofil oben: L 40/70/2
Hinweise:
Der Flansch 70 mm ist 30 mm kleiner als bei den
Randprofilen RU unten. Dies erleichtert das parallele
' Einfaedeln ' der Frontstaebe FSV in die Pflanzmatte
bei Neubau oder Ersatz der Pflanzen.
RO: Alu EN AW-6060 T66 (fuk=215 N/mm2)
RO: 2-teilig
RU: Randprofil unten: L 40/100/2
RU: Alu EN AW-6060 T66 (fuk=215 N/mm2)
RU: 2-teilig
FSH: Gewindestange M8
FSH: Gewindestange M10
FSH: Gewindestange M12
FSH: Gewindestangen Edelstahl FK 50
FSH: Gewindestangen Edelstahl FK 70
FSH: Gewindestangen Edelstahl FK 80
FSH: Anzahl pro Hoehe Pflanzwanne n = 2
FSH: Anzahl pro Hoehe Pflanzwanne n = 3
FSH: Anzahl pro Hoehe Pflanzwanne n = 4
FSH: Anzahl pro Hoehe Pflanzwanne n = 5
Hinweise:
Die Frontstaebe FSH erzeugen Mehrfeldsysteme
der Frontgitter FG bzw. FSV. Die FSH werden automatisch auf die
Hoehe der Pflanzwanne aufgeteilt mit ca. ausgeglichener
Momentenwirkung Kragarm/Feld der Frontgitter.
PF: Lonicera nitida (Heckenkirsche)
------------------------------------ A
PF: Ajuga reptans (Kriechender Guensel)
------------------------------------ C
PF: Cotoneaster dammeri (Zwermispel Evergreen)
PF: Cotula dioica (Zwergiger Fiederteppich Minima)
------------------------------------ D
PF: Delosperma congestum (Gelbe Mittagsblume)
------------------------------------ E
PF: Euonymus fortunei (Spindelstrauch Minimus)
------------------------------------ H
PF: Hedera helix (Efeu Green Ripple)
PF: Hedera (Roggenburger Kloster-Efeu)
PF: Hypericum calycinum (Kelchiges Johanniskraut)
------------------------------------ L
PF: Lonicera nitida (Heckenkirsche)
------------------------------------ M
PF: Muehlenbeckia complexa (Kiwi-Knoeterich, kleinblaettrig)
------------------------------------ P
PF: Pachysandra terminalis (Dickmaennchen)
------------------------------------ V
PF: Vinca minor (Kleinblaettriges Immergruen)
------------------------------------ Auswahl extern
PF: Pflanzenauswahl extern durch den Nutzer
Hinweise:
I.d.R. werden in FGREEN (R) Topfpflanzen eingebaut.
Eine Foto-Zusammenstellung der Pflanzen finden Sie
unter ' ==> FGREEN (R) Uebersicht der Pflanzenarten '
FSV = Aluminium AW 6060 Vollstab 8 mm (Standard)
FSV = Aluminium AW 6060 Vollstab 6 mm
FSV = Aluminium AW 6060 Vollstab 8 mm (Standard)
FSV = Aluminium AW 6060 Vollstab 10 mm
FSV = Dehner Pflanzstab 9 mm, Stahlrohr 7.7x0.30 mm, ummantelt
FSV = Dehner Pflanzstab 11 mm, Stahlrohr 10x0.35 mm, ummantelt
FSV = Bewehrungsstab 6 mm, blank
FSV = Bewehrungsstab 8 mm, blank
FSV = GFK Vollstab 6 mm
FSV = GFK Vollstab 7 mm
FSV = GFK Vollstab 8 mm
FSV = GFK Vollstab 9 mm
FSV = GFK Vollstab 10 mm
FSV = GFK Vollstab 12 mm
Hinweise:
Die Frontstaebe FSV am unteren Ende ca. 30 ... 45 grad anspitzen.
Leichte Durchdringung der Pflanzen beim Einbau.
FSV: Anzahl pro Breite Pflanzwanne n = 4
FSV: Anzahl pro Breite Pflanzwanne n = 1
FSV: Anzahl pro Breite Pflanzwanne n = 2
FSV: Anzahl pro Breite Pflanzwanne n = 3
FSV: Anzahl pro Breite Pflanzwanne n = 4
FSV: Anzahl pro Breite Pflanzwanne n = 5
Hinweise:
Bitte beachten !
Die Anzahl FSV ist nicht nur statisch von Bedeutung,
sondern auch fuer das Fixieren der Pflanzen.
Insbesondere bei Topfpflanzen sind ggf. ein oder zwei
FSV mehr erforderlich.
Vorlagen = Automatisch berechnen
Vorlagen = Pro Strang eingeben
Hinweis Automatisch berechnen:
Eingabe Vorlage oben vo1 fuer Strang 1
(oberer Strang). Mit der Stranglaenge und Neigung
ergeben sich automatisch die Vorlagen der unteren
Straenge.
Hinweis pro Strang eingeben:
Die oberen Vorlagen vo1, vo2, vo3 usw. werden
eingegeben.
Hiermit ist eine ggf. diskontinuierliche
Strangfolge nach unten moeglich..
Regenlinien = Ohne
Regenlinien Abstand = 50 mm
Regenlinien Abstand = 100 mm
Regenlinien Abstand = 150 mm
Regenlinien Abstand = 200 mm
Regenlinien Abstand = 400 mm
Regenlinien Abstand = 600 mm
Regenlinien Abstand = 800 mm
Regenlinien Abstand = 1000 mm
Hinweise:
Abstrahierte Darstellung vertikaler Regenlinien
zur Visualisierung der Niederschlaege auf die
FGREEN (R) - Module in Abhaengigkeit der Neigung
der Straenge.
Mit Zusammenfassung der Hauptparameter
Ohne Zusammenfassung der Hauptparameter
(c)ibhxws DynGrafik Bild 05 Kopftext = ohne
(c)ibhxws DynGrafik Bild 05 Kopftext = mit
PF: Anzahl Pflanzen pro Modul = 2
PF: Anzahl Pflanzen pro Modul = 8
PF: Anzahl Pflanzen pro Modul = 10
PF: Anzahl Pflanzen pro Modul = 12 (4 Reihen)
PF: Anzahl Pflanzen pro Modul = 12 (6 Reihen)
PF: Anzahl Pflanzen pro Modul = 14
PF: Anzahl Pflanzen pro Modul = 16
PF: Anzahl Pflanzen pro Modul = 18
PF: Anzahl Pflanzen pro Modul = 32
Hinweise:
Regelbestueckung = 36 Pflanzen pro m2,
also 18 Pflanzen pro Modul 500x1000 mm2.
Die Anzahl ist abhaengig vom ca. Durchmesser der
Pflanzenkrone und dem empfohlenen Regelabstand.
Zu beachten ist der Durchmesser im Einbauzustand und
nach mehreren Vegetationsperioden.
Mit der Anzahl und dem Durchmesser laesst
sich grafisch eine Flaechendeckung simulieren.
Mit Check min. Hoehe (Laenge) Konsole hfp, hgp, hgp1
Ohne Check min. Hoehe (Laenge) Konsole hfp, hgp, hgp1
KO: Winkel Strangpress-Profil
Tragprofil: L 60/60/3
------------------ T-Profile
Tragprofil: T 40/55/2
Tragprofil: T 40/50/2
Tragprofil: T 40/52/2
Tragprofil: T 60/50/2
Tragprofil: T 80/50/2
Tragprofil: T 100/40/2
Tragprofil: T 100/50/2
Tragprofil: T 100/52/2
Tragprofil: T 100/60/2
Tragprofil: T 100/100/2
Tragprofil: T 110/45/2
Tragprofil: T 120/50/2
Tragprofil: T 40/70/3
Tragprofil: T 80/140/3
Tragprofil: T 100/140/3
Tragprofil: T 50/50/4
------------------ L-Profile
Tragprofil: L 45/45/2
Tragprofil: L 50/50/2
Tragprofil: L 50/52/2
Tragprofil: L 60/40/2
Tragprofil: L 40/60/2
Tragprofil: L 40/100/2
Tragprofil: L 60/60/2
Tragprofil: L 50/50/3
Tragprofil: L 60/40/3
Tragprofil: L 40/60/3
Tragprofil: L 60/60/3
Tragprofil: L 50/50/4
Tragprofil: L 60/60/4
Hinweis:
1. Zahl: Flanschbreite parallel zur Fassade
2. Zahl: Flanschbreite (Steg) senkrecht zur Fassade
3. Zahl: Blechdicke
Tragprofil: L auf Konsole L, Schenkel gleichgerichtet
0% Ueberschreitung GZT akzeptiert
1% Ueberschreitung GZT akzeptiert
2% Ueberschreitung GZT akzeptiert
3% Ueberschreitung GZT akzeptiert
4% Ueberschreitung GZT akzeptiert
5% Ueberschreitung GZT akzeptiert
6% Ueberschreitung GZT akzeptiert
7% Ueberschreitung GZT akzeptiert
8% Ueberschreitung GZT akzeptiert
9% Ueberschreitung GZT akzeptiert
Gewindestangen FK 50 Z-30.3-6, fuk = 500 N/mm2
Gewindestangen FK 70 Z-30.3-6, fuk = 700 N/mm2
Gewindestangen FK 80 Z-30.3-6, fuk = 800 N/mm2
VBM TP/KO FP = Bohrschr. SFS SDA5/3.5-6-H13-S4-5.5x20 A4 (AbP-BWU02-168011)
VBM TP/KO FP = ------------------ VBM EJOT
VBM TP/KO FP = Bohrschr. EJOT JT4-6-5.5x22 A4 (ETA-10/0200) ohne HS
VBM TP/KO FP = Bohrschr. EJOT JT9-6-5.5x22 A4 (ETA-10/0200) ohne HS
VBM TP/KO FP = ------------------ VBM PMJ-tec
VBM TP/KO FP = Bohrschr. PMJ-tec 7614-55 5.5x25 (P-BWU02-158001)
VBM TP/KO FP = ------------------ VBM SFS intec
VBM TP/KO FP = Bohrschr. SFS SDA5/3.5-6-H13-S4-5.5x20 A4 (AbP-BWU02-168011)
VBM TP/KO FP = Bohrschr. SFS SDA5/3.5-8-H13-S4-5.5x22 A4 (AbP-BWU02-168011)
VBM TP/KO FP = Gewindefurch.Schraube SFS TDB-6.3xL A4 (ETA-10/0198)
VBM TP/KO FP = ------------------ VBM SYSTEA Blindniet
VBM TP/KO FP = Blindniet SYSTEA 5x12 K14 (P-2.17-010-2)
VBM TP/KO GP = Bohrschr. SFS SDA5/3.5-6-H13-S4-5.5x20 A4 (AbP-BWU02-168011)
VBM TP/KO GP = ------------------ VBM EJOT
VBM TP/KO GP = Bohrschr. EJOT JT4-6-5.5x22 A4 (ETA-10/0200) ohne HS
VBM TP/KO GP = Bohrschr. EJOT JT9-6-5.5x22 A4 (ETA-10/0200) ohne HS
VBM TP/KO GP = ------------------ VBM PMJ-tec
VBM TP/KO GP = Bohrschr. PMJ-tec 7614-55 5.5x25 (P-BWU02-158001)
VBM TP/KO GP = ------------------ VBM SFS intec
VBM TP/KO GP = Bohrschr. SFS SDA5/3.5-6-H13-S4-5.5x20 A4 (AbP-BWU02-168011)
VBM TP/KO GP = Bohrschr. SFS SDA5/3.5-8-H13-S4-5.5x22 A4 (AbP-BWU02-168011)
VBM TP/KO GP = Gewindefurch.Schraube SFS TDB-6.3xL A4 (ETA-10/0198)
VBM TP/KO GP = ------------------ VBM SYSTEA Blindniet
VBM TP/KO GP = Blindniet SYSTEA 5x12 K14 (P-2.17-010-2)
VAM GP: Tragfaehigkeit nach Zulassung
VAM GP: Tragfaehigkeit nach Ausziehversuch
;
VAM GP: fischer Injektion FIS V M10 A4 hef>=100 ETA-10/0383 (E)
------------------ VAM fuer Verankerungsgrund Beton
VAM GP: fischer Injektion Superbond M10 A4 hef=60 ETA-12/0258 (E)
VAM GP: fischer Injektion Superbond M10 A4 hef=80 ETA-12/0258 (E)
VAM GP: fischer Injektion Superbond M10 A4 hef=100 ETA-12/0258 (E)
VAM GP: fischer Injektion Superbond M10 A4 hef=120 ETA-12/0258 (E)
VAM GP: fischer Injektion Superbond M12 A4 hef=70 ETA-12/0258 (E)
VAM GP: fischer Injektion Superbond M12 A4 hef=90 ETA-12/0258 (E)
VAM GP: fischer Injektion Superbond M12 A4 hef=110 ETA-12/0258 (E)
VAM GP: fischer Injektion Superbond M12 A4 hef=130 ETA-12/0258 (E)
VAM GP: fischer Rahmenduebel SXR 10 gvz hnom=50 ETA-07/0121 (M)
VAM GP: fischer Rahmenduebel SXRL 10 gvz hnom=70 ETA-07/0121 (M)
VAM GP: fischer Rahmenduebel SXRL 10 gvz hnom=90 ETA-07/0121 (M)
VAM GP: fischer Langschaftduebel SXS 10 gvz hnom=50 Z-21.2-1734 (E)
VAM GP: fischer Langschaftduebel SXS 10 A4 hnom=50 Z-21.2-1734 (E)
VAM GP: fischer Ankerbolzen FAZ II M10 A4 hef=60 ETA-05/0069 (E)
VAM GP: fischer Ankerbolzen FAZ II M10 A4 hefred=40 ETA-05/0069 (E)
VAM GP: fischer Ankerbolzen FAZ II M12 A4 hef=70 ETA-05/0069 (E)
VAM GP: fischer Ankerbolzen FAZ II M12 A4 hefred=50 ETA-05/0069 (E)
VAM GP: EJOT Kunststoffduebel SDF 10H gvz hnom=70 ETA-10/0305 (M)
VAM GP: EJOT Kunststoffduebel SDF 10V gvz hnom=40 ETA-10/0305 (M)
VAM GP: Hilti Injektion HIT-RE 500-SD M10 A4 hef=40 ETA-07/0260 (E)
VAM GP: Hilti Injektion HIT-RE 500-SD M10 A4 hef=60 ETA-07/0260 (E)
VAM GP: Hilti Injektion HIT-RE 500-SD M10 A4 hef=80 ETA-07/0260 (E)
VAM GP: Hilti Injektion HIT-RE 500-SD M10 A4 hef=100 ETA-07/0260 (E)
VAM GP: Hilti Injektion HIT-RE 500-SD M12 A4 hef=48 ETA-07/0260 (E)
VAM GP: Hilti Injektion HIT-RE 500-SD M12 A4 hef=60 ETA-07/0260 (E)
VAM GP: Hilti Injektion HIT-RE 500-SD M12 A4 hef=80 ETA-07/0260 (E)
VAM GP: Hilti Injektion HIT-RE 500-SD M12 A4 hef=100 ETA-07/0260 (E)
VAM GP: Hilti Rahmenduebel HRD 10 gvz hnom=50 ETA-07/0219 (M)
VAM GP: Hilti Rahmenduebel HRD 10 gvz hnom=70 ETA-07/0219 (M)
VAM GP: Hilti Rahmenduebel HRD 10 gvz hnom=70 Z-21.2-2034 (E)
VAM GP: Hilti Rahmenduebel HRD 10 A4 hnom=70 Z-21.2-2034 (E)
VAM GP: Hilti Bolzenanker HST3-R M10 A4 hef=60 ETA-98/0001 (E, ETB)
VAM GP: Hilti Bolzenanker HST3-R M10 A4 hefred=40 ETA-98/0001 (E, ETB)
VAM GP: Hilti Bolzenanker HST3-R M12 A4 hef=70 ETA-98/0001 (E, ETB)
VAM GP: Hilti Bolzenanker HST3-R M12 A4 hefred=50 ETA-98/0001 (E, ETB)
------------------ VAM fuer Verankerungsgrund Vollsteine
VAM GP: fischer Injektion FIS V M10 A4 hef>=50 ETA-10/0383 (E)
VAM GP: fischer Injektion FIS V M10 A4 hef>=100 ETA-10/0383 (E)
VAM GP: fischer Injektion FIS V M10 A4 hef>=130 ETA-10/0383 (E)
VAM GP: fischer Injektion FIS V M12 A4 hef>=50 ETA-10/0383 (E)
VAM GP: fischer Injektion FIS V M12 A4 hef>=100 ETA-10/0383 (E)
VAM GP: fischer Injektion FIS V M12 A4 hef>=130 ETA-10/0383 (E)
VAM GP: fischer Rahmenduebel SXR 10 gvz hnom=50 ETA-07/0121 (M)
VAM GP: fischer Rahmenduebel SXRL 10 gvz hnom=70 ETA-07/0121 (M)
VAM GP: EJOT Kunststoffduebel SDF 10H gvz hnom=70 ETA-10/0305 (M)
VAM GP: EJOT Kunststoffduebel SDF 10V gvz hnom=50 ETA-10/0305 (M)
VAM GP: Hilti Rahmenduebel HRD 10 gvz hnom=50 ETA-07/0219 (M)
VAM GP: Hilti Rahmenduebel HRD 10 gvz hnom=70 ETA-07/0219 (M)
VAM GP: Hilti Injektion HIT-HY 270 M10 A4 hef>=50 ETA-13/1036 (E, ETB)
VAM GP: Hilti Injektion HIT-HY 270 M10 A4 hef>=80 ETA-13/1036 (E, ETB)
VAM GP: Hilti Injektion HIT-HY 270 M10 A4 hef>=100 ETA-13/1036 (E, ETB)
VAM GP: Hilti Injektion HIT-HY 270 M12 A4 hef>=50 ETA-13/1036 (E, ETB)
VAM GP: Hilti Injektion HIT-HY 270 M12 A4 hef>=80 ETA-13/1036 (E, ETB)
VAM GP: Hilti Injektion HIT-HY 270 M12 A4 hef>=100 ETA-13/1036 (E, ETB)
------------------ VAM fuer Verankerungsgrund Lochsteine
VAM GP: fischer Injektion FIS V M10 A4 hef>=50 ETA-10/0383 (E)
VAM GP: fischer Injektion FIS V M10 A4 hef>=100 ETA-10/0383 (E)
VAM GP: fischer Injektion FIS V M10 A4 hef>=130 ETA-10/0383 (E)
VAM GP: fischer Injektion FIS V M12 A4 hef>=50 ETA-10/0383 (E)
VAM GP: fischer Injektion FIS V M12 A4 hef>=100 ETA-10/0383 (E)
VAM GP: fischer Injektion FIS V M12 A4 hef>=130 ETA-10/0383 (E)
VAM GP: fischer Rahmenduebel SXR 10 gvz hnom=50 ETA-07/0121 (M)
VAM GP: fischer Rahmenduebel SXRL 10 gvz hnom=70 ETA-07/0121 (M)
VAM GP: EJOT Kunststoffduebel SDF 10H gvz hnom=70 ETA-10/0305 (M)
VAM GP: Hilti Rahmenduebel HRD 10 gvz hnom=50 ETA-07/0219 (M)
VAM GP: Hilti Rahmenduebel HRD 10 gvz hnom=70 ETA-07/0219 (M)
VAM GP: Hilti Injektion HIT-HY 270 M10 A4 hef>=50 ETA-13/1036 (E, ETB)
VAM GP: Hilti Injektion HIT-HY 270 M10 A4 hef>=80 ETA-13/1036 (E, ETB)
VAM GP: Hilti Injektion HIT-HY 270 M10 A4 hef>=100 ETA-13/1036 (E, ETB)
VAM GP: Hilti Injektion HIT-HY 270 M12 A4 hef>=50 ETA-13/1036 (E, ETB)
VAM GP: Hilti Injektion HIT-HY 270 M12 A4 hef>=80 ETA-13/1036 (E, ETB)
VAM GP: Hilti Injektion HIT-HY 270 M12 A4 hef>=100 ETA-13/1036 (E, ETB)
------------------ VAM fuer Verankerungsgrund Porenbeton
VAM GP: fischer Injektion FIS V M10 A4 hef>=50 ETA-10/0383 (E)
VAM GP: fischer Injektion FIS V M10 A4 hef>=100 ETA-10/0383 (E)
VAM GP: fischer Injektion FIS V M10 A4 hef>=130 ETA-10/0383 (E)
VAM GP: fischer Injektion FIS V M12 A4 hef>=50 ETA-10/0383 (E)
VAM GP: fischer Injektion FIS V M12 A4 hef>=100 ETA-10/0383 (E)
VAM GP: fischer Injektion FIS V M12 A4 hef>=130 ETA-10/0383 (E)
VAM GP: fischer Rahmenduebel SXR 10 gvz hnom=50 ETA-07/0121 (M)
VAM GP: fischer Rahmenduebel SXRL 10 gvz hnom=70 ETA-07/0121 (M)
VAM GP: fischer Rahmenduebel SXRL 10 gvz hnom=90 ETA-07/0121 (M)
VAM GP: EJOT Porenbetonduebel SDP-S-10G ds=7 gvz hnom=70 ETA-12/0502 (M)
VAM GP: EJOT Porenbetonduebel SDP-KB-10G ds=7 gvz hnom=70 ETA-12/0502 (M)
VAM GP: Hilti Rahmenduebel HRD 10 gvz hnom=50 ETA-07/0219 (M)
VAM GP: Hilti Rahmenduebel HRD 10 gvz hnom=70 ETA-07/0219 (M)
------------------ VAM fuer Verankerungsgrund Stahlblech
VAM GP: EJOT JT3-3H-4,8x19
VAM GP: EJOT JT3-3H-4,8x19-E14/2
VAM GP: EJOT JT3-3-5,5x50-E16/2
VAM GP: EJOT JT3-3-5,5x70-E16/2
VAM GP: EJOT JT3-6-5,5x25-E14/3
VAM GP: EJOT JT3-6-5,5x30-E14/3
VAM GP: EJOT JT3-6-5,5x35-E14/3
VAM GP: EJOT JT3-6-5,5x25-E16/2
VAM GP: EJOT JT3-6-5,5x30-E16/2
VAM GP: EJOT JT3-6-5,5x35-E16/2
VAM GP: EJOT JT3-6-5,5x25-E22/3
VAM GP: EJOT JT3-6-5,5x30-E22/3
VAM GP: EJOT JT3-6-5,5x35-E22/3
VAM GP: EJOT JT3-6-6,3x25
VAM GP: EJOT JT3-6-6,3x25-E16/2
VAM GP: EJOT JT3-6-6,3x25-E22/3
VAM GP: EJOT JT3-12-5,5x40
VAM GP: EJOT JT3-12-5,5x78
VAM GP: EJOT JT3-12-5,5x40-E16/2
VAM GP: EJOT JT3-12-5,5x78-E16/2
VAM GP: EJOT JT3-12-5,5x40-E22/3
VAM GP: EJOT JT3-12-5,5x78-E22/3
VAM GP: EJOT JT3-3H-5,5x25-E14/3
VAM GP: EJOT JT3-3H-5,5x30-E14/3
VAM GP: EJOT JT3-3H-5,5x35-E14/3
VAM GP: EJOT JT3-3H-5,5x25-E16/2
VAM GP: EJOT JT3-3H-5,5x30-E16/2
VAM GP: EJOT JT3-3H-5,5x35-E16/2
VAM GP: EJOT JT3-3H-5,5x25-E22/3
VAM GP: EJOT JT3-3H-5,5x30-E22/3
VAM GP: EJOT JT3-3H-5,5x35-E22/3
VAM GP: EJOT JA3-6,5x19
VAM GP: EJOT JA3-6,5x25
VAM GP: EJOT JA3-6,5x32
VAM GP: EJOT JA3-6,5x19-E16/2
VAM GP: EJOT JA3-6,5x25-E16/2
VAM GP: EJOT JA3-6,5x32-E16/2
VAM GP: EJOT JA3-6,5x19-E19/3
VAM GP: EJOT JA3-6,5x25-E19/3
VAM GP: EJOT JA3-6,5x32-E19/3
VAM GP: EJOT JA3-6,5x19-E22/3
VAM GP: EJOT JA3-6,5x25-E22/3
VAM GP: EJOT JA3-6,5x32-E22/3
VAM GP: EJOT JA3-6,5x19-E29/3
VAM GP: EJOT JA3-6,5x25-E29/3
VAM GP: EJOT JA3-6,5x32-E29/3
Hinweise:
(E) = VAM Zulassung fuer Einzelbefestigung
(M) = VAM Zulassung fuer Mehrfachbefestigung
(M) = siehe entspr. Zulassung und EOTA ETAG 001
(ETB) = Europaeische Technische Bewertung
VAM GP: Anzahl = 1
VAM GP: Anzahl = 2
VAM GP Stahl: Anzahl Bohrschrauben = 1
VAM GP Stahl: Anzahl Bohrschrauben = 2
VAM GP Stahl: Anzahl Bohrschrauben = 3
www.windimnet.de
ASP.NET 4.0.30319.42000 (c)ibhxws service www.windimnet400.de
normal
lang
kurz
DIN 18516-1: 2010-06
EC9: DIN EN 1999-1-1: 2010-05
_1_
_2_
_3_
_4_
Vorh.Bohrlochtiefe im tragenden Ankergrund
Gewindestangen
Position
Vorhaben
Zusatzinfo
Fusszeile
(c) ibhxws Multi-Browser-Version
(c) ibh Dr.Heller Webdienste VS 2019 ef_fgreen / v 27 01 21
(c)ibhxws Special EC Webdienste DIN 18516 VHF Fassadenbegruenung FGREEN (R) Statische Nachweise Modul, Unterkonstruktion Alu, A4 ibh Dr. Heller entwickelt High Tech Online Webdienste fuer statische Nachweisfuehrungen in bautechnischen Spezialbereichen. Grundlagen sind die aktuellen Eurocodes und spezielle Zulassungen von Verbindungs- und Verankerungsmitteln. VORGEHAENGTE HINTERLUEFTETE FASSADEN (VHF) Komplette VHF-Systeme incl. Bekleidung und deren Befestigung Diverse Unterkonstruktionen (UK) Strukturelemente, Verbindungsmittel (VBM) Verankerungsmittel (VAM) fuer massgebende Ankergruende ATTIKA- und MAUERABDECKUNGEN Nach den Regelwerken der Dachdecker und ZVSHK Komplettnachweise vom Abdeckblech bis zum VAM Systemoptimierung fuer alle praktischen Unterkonstruktionen DACHRANDABDECKUNGEN Nach den Regelwerken der Dachdecker und ZVSHK Komplettnachweise vom Abdeckblech bis zum VAM Systemoptimierung fuer alle praktischen Unterkonstruktionen SANIERUNG von HOLZBALKENDECKEN Spezialverfahren ibh AHB ohne Oeffnung der Gefache Schraegverschraubung von Sonder-Vollgewindeschrauben Erhoehung der Tragfaehigkeit fuer Nutzungsaenderung, Schallschutz GERUESTVERANKERUNGEN Arbeitsgerueste Regel- und Sonderausfuehrungen Ankerlasten, Nachweis Ankersysteme DIN 4420, DIN 4426, DIN EN 12810, DIN EN 12811 GRUNDLAGEN, BASISDIENSTE Windlasten Fassaden, Flachdaecher, Attiken DIN EN 1991-1-4 Windlasten Kreiszylinder DIN EN 1991-1-4 Thermische Analyse von VHF-Systemen Als Browser / Anzeigetool sind alle aktuellen Varianten moeglich, wie z.B. EDGE, FIREFOX, CHROME, OPERA ... Neben der Online-Version der Dienste / Webservices koennen Offline Sonderloesungen programmiert werden. Die Dienste laufen dann unabhaengig vom Internet auf dem lokalen Server IIS unter Win7 Pro und Win10 Pro. Bitte Anfrage: ibh@windimnet.de
Tragprofil: Anzahl Felder = 1
Tragprofil: Anzahl Felder = 2
Tragprofil: Anzahl Felder = 3
Tragprofil: Anzahl Felder = 4
Tragprofil: Anzahl Felder = 5
Tragprofil: Anzahl Felder = 6
Tragprofil: Anzahl Felder = 7
Tragprofil: Anzahl Felder = 8
Kommentar
Zusammenfassung, Mengen, Parameteruebersicht
Stranglaengen, Neigungen, Vorlagen, Regenlinien
VBM TP/KO GP
Lasteinflussbreite le1 V-Last Tragprofil = 1.0*ap Profilabstand
Lasteinflussbreite le1 V-Last Tragprofil = 0.5*ap Profilabstand
Lasteinflussbreite le1 V-Last Tragprofil = Eingabe
Lasteinflussbreite le2 HZ-Last Tragprofil = 1.0*ap Profilabstand
Lasteinflussbreite le2 HZ-Last Tragprofil = 0.5*ap Profilabstand
Lasteinflussbreite le2 HZ-Last Tragprofil = Eingabe
Halteprofil HPhz: GIP VECO-AG-2000
FGREEN System: Wandbekleidung
NW ALL: Nachweis komplettes System UK + Modul FGREEN
NW BK: Nachweis nur Modul FGREEN + VBM
Hinweis:
NW BK (Bekleidung) liefert die Nachweise fuer FGREEN und
die Anschlusslasten fuer die Nutzung von FGREEN auf
anderen Unterkonstruktionen als im vorliegenden Webdienst
(Konsolsystem ALU bzw. Edelstahl).
NW ALL liefert die kompletten Nachweise von FGREEN und
aller Strukturelemente, Verbindungen und Verankerungen der UK.
Subservices
VBM AG/PW = Agraffe/Pflanzwanne
VBM RS, RO, RU/PW = Randprofile/Pflanzwanne
VBM Aushaengesicherung
Infos, Details, Links
QS: Schiefstellung UK = l/100
QS: Schiefstellung UK = l/10
QS: Schiefstellung UK = l/20
QS: Schiefstellung UK = l/30
QS: Schiefstellung UK = l/40
QS: Schiefstellung UK = l/50
QS: Schiefstellung UK = l/100
QS: Schiefstellung UK = l/150
QS: Schiefstellung UK = l/200
QS: Schiefstellung UK = l/250
QS: Schiefstellung UK = l/300
QS: Schiefstellung UK = l/350
QS: Schiefstellung UK = l/400
QS: Schiefstellung UK = ohne
QS: zul. horiz. Kopfverschiebung der UK = 1.5 mm
QS: zul. horiz. Kopfverschiebung der UK = 0.5 mm
QS: zul. horiz. Kopfverschiebung der UK = 1.0 mm
QS: zul. horiz. Kopfverschiebung der UK = 1.5 mm
QS: zul. horiz. Kopfverschiebung der UK = 2.0 mm
QS: zul. horiz. Kopfverschiebung der UK = 2.5 mm
QS: zul. horiz. Kopfverschiebung der UK = 3.0 mm
QS: zul. horiz. Kopfverschiebung der UK = 3.5 mm
QS: zul. horiz. Kopfverschiebung der UK = 4.0 mm
QS: zul. horiz. Kopfverschiebung der UK = 4.5 mm
QS: zul. horiz. Kopfverschiebung der UK = 5.0 mm
FGREEN: System, Nachweisumfang, Lasten, Info
Halterprofil HPhz: Lasteinflussbreiten, Faktoren
Tragprofil TP: Lasteinflussbreiten, Faktoren
Tragprofil TP
VBM HPhz/TP
Festpunkt FP: Konsolen
Gleitpunkt GP: Konsolen
Vorlage, Waermedaemmung, Systemneigung
Thermostopp, nichttragende Schicht
Teilsicherheitsfaktoren
Zusatzparameter, Schalter, Infos
BS Bewaesserungsschlitz/Giessschlitz
Parameter Querschnittsklassifizierung
Nachweisoptionen
Konsolparameter
Tragprofil TP: Basisparameter
Halteprofil HPhz: Agraffen, Basisparameter
Halteprofil HPhz
VBM TP/KO FP
Verbindungen VBM
Sonstiges
Stranguebersicht
Konsolen KO
Basisparameter Festpunkt
Tragprofil TP: Basiswerte Gleitpunkte
Charakt. Windlasten nach DIN EN 1991-1-4
Basisparameter
Festpunkt FP: Verankerungsgrund, Verankerung
Verankerungen VAM
Verankerungen VAM FP
Querstabilisierung QS
Gleitpunkt GP: Verankerungsgrund, Verankerung
Ergebnisausgabe normal, ohne Hilfs-/Zwischenwerte
Ergebnisausgabe lang, mit Hilfs-/Zwischenwerten
Ergebnisausgabe kurz, kompakte Eingabe- und Nachweiswerte
vo Vorlage oben bei Systemneigung > 0 [mm]
ap Abstand Tragprofile [mm]
tnt,FP Dicke nichttragende Schicht Ankergrund [mm]
tnt,GP Dicke nichttragende Schicht Ankergrund [mm]
h0,vorh,FP Bohrlochtiefe Ankersystem [mm]
h0,vorh,GP Bohrlochtiefe Ankersystem [mm]
A,VHF Fassadenflaeche [m2]
br_pw Breite Raster Pflanzwanne [mm]
hr_pw Hoehe Raster Pflanzwanne [mm]
hk_pw Hoehe Abkantung Pflanzwanne [mm]
pf_d Durchmesser der Pflanzenkrone [mm]
h_e Einbauhoehe Modul ab OK Gelaende [m]
gammaG Teilsicherheit Eigenlasten [-]
gammaQ Teilsicherheit Windlasten [-]
gammaM1 Teilsicherheit Widerstand EC9 [-]
gammaM2 Teilsicherheit Widerstand EC9 [-]
gammaM3 Teilsicherheit VBM [-]
alphay,TP Formfaktor Tragprofil fuer MRd,y [-]
alphay,KFP Formfaktor Konsole FP fuer MRd,y [-]
alphay,HPhz Formfaktor Halteprofil HPhz fuer MRd,y [-]
alphaz,HPhz Formfaktor Halteprofil HPhz fuer MRd,z [-]
le3 Lasteinflussbreite V-Last HPhz [mm]
kh Kragarm Halteprofil HPhz [mm]
le4 Lasteinflussbreite HZ-Last HPhz [mm]
km2 Anpassungsfaktor Moment HPhz [-]
ka2 Anpassungsfaktor Auflagerkraft HPhz [-]
kf2 Anpassungsfaktor Durchbieg. Halteprofil HPhz [-]
c,A Hoehe Agraffe [mm]
t,A Blechdicke Agraffe [mm]
a,A Abstand Agraffe / Tragprofil [mm]
kf1 Anpassungsfaktor Durchbieg. TP [-]
km1 Anpassungsfaktor Moment TP [-]
ka1 Anpassungsfaktor Auflagerkraft TP [-]
Bezeichnung
Zusatzinfo
gzk Zusatzlast (Blitzeis, Schnee) [kN/m2]
Ab Flaeche Einzelmodul FGREEN [m2]
kngp Anpassungsfaktor NRk, FRk VAM GP [-]
knfp Anpassungsfaktor NRk, FRk VAM FP [-]
kvfp Anpassungsfaktor VRk VAM FP [-]
kmfp Anpassungsfaktor MRk VAM FP [-]
lp Laenge Strang, Tragprofil [mm]
ko Kragarm oben [mm]
kvvbmtpkofp Anpassungsfaktor VRk VBM TP/KO FP [-]
kvvbmtpkogp Anpassungsfaktor VRk VBM TP/KO GP [-]
alpha1 [grad]
lp1 [mm]
vo1 [mm]
kexfp Exzentrizitaetsfaktor Konsole FP [-]
kexgp Exzentrizitaetsfaktor Konsole GP [-]
v Vorlage (Ausladung) [mm]
lqhs Lasteinflussbreite QS Wind auf Stirnseite [mm]
td Dicke Daemmung [mm]
tx Abstand VK UK / HK Bekleidung [mm]
Ergebnisse TXT
ku Kragarm unten [mm]
slx Schenkellaenge parallel zur Wand [mm]
slz Schenkellaenge senkrecht zur Wand [mm]
tfuss Blechdicke Fuss Konsole [mm]
tsteg Blechdicke Steg am Fuss Konsole [mm]
tsteg Blechdicke Steg am Kopf Konsole [mm]
hfp = L = Hoehe, Laenge Konsole FP [mm]
hgp = L = Hoehe, Laenge Konsole GP [mm]
Vkadd FP Zusatzvertikalkraft [kN]
Zkadd FP Zusatzzugkraft hz [kN]
Dkadd FP Zusatzdruckkraft hz [kN]
Zkadd GPGP1 Zusatzzugkraft hz [kN]
Dkadd GPGP1 Zusatzdruckkraft hz [kN]
gek Eigenlast Modul FGREEN + UK [kN/m2]
wsk Windsog [kN/m2]
VBM HPhz/TP Anzahl = 2
VBM HPhz/TP Anzahl = 1
VBM HPhz/TP Anzahl = 2
VBM HPhz/TP Anzahl = 3
VBM HPhz/TP Anzahl = 4
VBM HPhz/TP Lage ab UK HP az=0.50 * h,hphz
VBM HPhz/TP Lage ab UK HP az=0.55 * h,hphz
VBM HPhz/TP Lage ab UK HP az=0.60 * h,hphz
VBM HPhz/TP Lage ab UK HP az=0.65 * h,hphz
VBM HPhz/TP Lage ab UK HP az=0.70 * h,hphz
VBM HPhz/TP Lage ab UK HP az=0.75 * h,hphz
VBM HPhz/TP Lage ab UK HP az=0.80 * h,hphz
VBM HPhz/TP Lage ab UK HP az=0.85 * h,hphz
VBM HPhz/TP Lage ab UK HP az=0.90 * h,hphz
BS: 30 mm Bewaesserungsschlitz/Giessschlitz = Mit
BS: 30 mm Bewaesserungsschlitz/Giessschlitz = Ohne
Hinweise:
Teilung des Moduls in 2 Wasserspeicher/Pflanz-Kammern.
Horizontaler 30 mm breiter Schlitz durchgehend in
Hoehenmitte in der Pflanz- und Unterbauebene.
An der Oberseite des Schlitzes wird ein Trennprofil
Alu L 40/60/2 als Wasserstopp angeordnet.
Anordnung Flanschbreite 60 mm senkrecht zum Bodenblech.
10 Bohrungen 8 mm gegen Staunaesse.
Am oberen Rand des Modul ist immer ein 30 mm Giessschlitz
vorgesehen.
Auf der Unterseite der Giessschlitze Anordnung von abgekanteten
2 mm Lochblech, 60 mm Breite senkrecht zum Bodenblech.
Neigung ca. 70 grad, Erzeugung eines Giesstrichters.
Halteprofil HPhz: Alu EN AW-6060 T66 (fu,k=215 N/mm2)
Halteprofil HPhz: Alu EN AW-6063 T66 (fu,k=245 N/mm2)
zul. Durchbiegung Halteprofil HPhz = l/300 (Standard)
zul. Durchbiegung Halteprofil HPhz = l/100
zul. Durchbiegung Halteprofil HPhz = l/150
zul. Durchbiegung Halteprofil HPhz = l/200
zul. Durchbiegung Halteprofil HPhz = l/250
zul. Durchbiegung Halteprofil HPhz = l/300
zul. Durchbiegung Halteprofil HPhz = l/350
zul. Durchbiegung Halteprofil HPhz = l/400
zul. Durchbiegung Halteprofil HPhz = l/450
zul. Durchbiegung Halteprofil HPhz = l/500
zul. Durchbiegung Halteprofil HPhz = l/550
zul. Durchbiegung Halteprofil HPhz = l/600
zul. Durchbiegung Halteprofil HPhz = ohne Nachweis
VAM FP: fischer Injektion FIS V M10 A4 hef>=100 ETA-10/0383 (E)
------------------ VAM fuer Verankerungsgrund Beton
VAM FP: fischer Injektion Superbond M10 A4 hef=60 ETA-12/0258 (E)
VAM FP: fischer Injektion Superbond M10 A4 hef=80 ETA-12/0258 (E)
VAM FP: fischer Injektion Superbond M10 A4 hef=100 ETA-12/0258 (E)
VAM FP: fischer Injektion Superbond M10 A4 hef=120 ETA-12/0258 (E)
VAM FP: fischer Injektion Superbond M12 A4 hef=70 ETA-12/0258 (E)
VAM FP: fischer Injektion Superbond M12 A4 hef=90 ETA-12/0258 (E)
VAM FP: fischer Injektion Superbond M12 A4 hef=110 ETA-12/0258 (E)
VAM FP: fischer Injektion Superbond M12 A4 hef=130 ETA-12/0258 (E)
VAM FP: fischer Rahmenduebel SXR 10 gvz hnom=50 ETA-07/0121 (M)
VAM FP: fischer Rahmenduebel SXRL 10 gvz hnom=70 ETA-07/0121 (M)
VAM FP: fischer Rahmenduebel SXRL 10 gvz hnom=90 ETA-07/0121 (M)
VAM FP: fischer Langschaftduebel SXS 10 gvz hnom=50 Z-21.2-1734 (E)
VAM FP: fischer Langschaftduebel SXS 10 A4 hnom=50 Z-21.2-1734 (E)
VAM FP: fischer Ankerbolzen FAZ II M10 A4 hef=60 ETA-05/0069 (E)
VAM FP: fischer Ankerbolzen FAZ II M10 A4 hefred=40 ETA-05/0069 (E)
VAM FP: fischer Ankerbolzen FAZ II M12 A4 hef=70 ETA-05/0069 (E)
VAM FP: fischer Ankerbolzen FAZ II M12 A4 hefred=50 ETA-05/0069 (E)
VAM FP: EJOT Kunststoffduebel SDF 10H gvz hnom=70 ETA-10/0305 (M)
VAM FP: EJOT Kunststoffduebel SDF 10V gvz hnom=40 ETA-10/0305 (M)
VAM FP: Hilti Injektion HIT-RE 500-SD M10 A4 hef=40 ETA-07/0260 (E)
VAM FP: Hilti Injektion HIT-RE 500-SD M10 A4 hef=60 ETA-07/0260 (E)
VAM FP: Hilti Injektion HIT-RE 500-SD M10 A4 hef=80 ETA-07/0260 (E)
VAM FP: Hilti Injektion HIT-RE 500-SD M10 A4 hef=100 ETA-07/0260 (E)
VAM FP: Hilti Injektion HIT-RE 500-SD M12 A4 hef=48 ETA-07/0260 (E)
VAM FP: Hilti Injektion HIT-RE 500-SD M12 A4 hef=60 ETA-07/0260 (E)
VAM FP: Hilti Injektion HIT-RE 500-SD M12 A4 hef=80 ETA-07/0260 (E)
VAM FP: Hilti Injektion HIT-RE 500-SD M12 A4 hef=100 ETA-07/0260 (E)
VAM FP: Hilti Rahmenduebel HRD 10 gvz hnom=50 ETA-07/0219 (M)
VAM FP: Hilti Rahmenduebel HRD 10 gvz hnom=70 ETA-07/0219 (M)
VAM FP: Hilti Rahmenduebel HRD 10 gvz hnom=70 Z-21.2-2034 (E)
VAM FP: Hilti Rahmenduebel HRD 10 A4 hnom=70 Z-21.2-2034 (E)
VAM FP: Hilti Bolzenanker HST3-R M10 A4 hef=60 ETA-98/0001 (E, ETB)
VAM FP: Hilti Bolzenanker HST3-R M10 A4 hefred=40 ETA-98/0001 (E, ETB)
VAM FP: Hilti Bolzenanker HST3-R M12 A4 hef=70 ETA-98/0001 (E, ETB)
VAM FP: Hilti Bolzenanker HST3-R M12 A4 hefred=50 ETA-98/0001 (E, ETB)
------------------ VAM fuer Verankerungsgrund Vollsteine
VAM FP: fischer Injektion FIS V M10 A4 hef>=50 ETA-10/0383 (E)
VAM FP: fischer Injektion FIS V M10 A4 hef>=100 ETA-10/0383 (E)
VAM FP: fischer Injektion FIS V M10 A4 hef>=130 ETA-10/0383 (E)
VAM FP: fischer Injektion FIS V M12 A4 hef>=50 ETA-10/0383 (E)
VAM FP: fischer Injektion FIS V M12 A4 hef>=100 ETA-10/0383 (E)
VAM FP: fischer Injektion FIS V M12 A4 hef>=130 ETA-10/0383 (E)
VAM FP: fischer Rahmenduebel SXR 10 gvz hnom=50 ETA-07/0121 (M)
VAM FP: fischer Rahmenduebel SXRL 10 gvz hnom=70 ETA-07/0121 (M)
VAM FP: EJOT Kunststoffduebel SDF 10H gvz hnom=70 ETA-10/0305 (M)
VAM FP: EJOT Kunststoffduebel SDF 10V gvz hnom=50 ETA-10/0305 (M)
VAM FP: Hilti Rahmenduebel HRD 10 gvz hnom=50 ETA-07/0219 (M)
VAM FP: Hilti Rahmenduebel HRD 10 gvz hnom=70 ETA-07/0219 (M)
VAM FP: Hilti Injektion HIT-HY 270 M10 A4 hef>=50 ETA-13/1036 (E, ETB)
VAM FP: Hilti Injektion HIT-HY 270 M10 A4 hef>=80 ETA-13/1036 (E, ETB)
VAM FP: Hilti Injektion HIT-HY 270 M10 A4 hef>=100 ETA-13/1036 (E, ETB)
VAM FP: Hilti Injektion HIT-HY 270 M12 A4 hef>=50 ETA-13/1036 (E, ETB)
VAM FP: Hilti Injektion HIT-HY 270 M12 A4 hef>=80 ETA-13/1036 (E, ETB)
VAM FP: Hilti Injektion HIT-HY 270 M12 A4 hef>=100 ETA-13/1036 (E, ETB)
------------------ VAM fuer Verankerungsgrund Lochsteine
VAM FP: fischer Injektion FIS V M10 A4 hef>=50 ETA-10/0383 (E)
VAM FP: fischer Injektion FIS V M10 A4 hef>=100 ETA-10/0383 (E)
VAM FP: fischer Injektion FIS V M10 A4 hef>=130 ETA-10/0383 (E)
VAM FP: fischer Injektion FIS V M12 A4 hef>=50 ETA-10/0383 (E)
VAM FP: fischer Injektion FIS V M12 A4 hef>=100 ETA-10/0383 (E)
VAM FP: fischer Injektion FIS V M12 A4 hef>=130 ETA-10/0383 (E)
VAM FP: fischer Rahmenduebel SXR 10 gvz hnom=50 ETA-07/0121 (M)
VAM FP: fischer Rahmenduebel SXRL 10 gvz hnom=70 ETA-07/0121 (M)
VAM FP: EJOT Kunststoffduebel SDF 10H gvz hnom=70 ETA-10/0305 (M)
VAM FP: Hilti Rahmenduebel HRD 10 gvz hnom=50 ETA-07/0219 (M)
VAM FP: Hilti Rahmenduebel HRD 10 gvz hnom=70 ETA-07/0219 (M)
VAM FP: Hilti Injektion HIT-HY 270 M10 A4 hef>=50 ETA-13/1036 (E, ETB)
VAM FP: Hilti Injektion HIT-HY 270 M10 A4 hef>=80 ETA-13/1036 (E, ETB)
VAM FP: Hilti Injektion HIT-HY 270 M10 A4 hef>=100 ETA-13/1036 (E, ETB)
VAM FP: Hilti Injektion HIT-HY 270 M12 A4 hef>=50 ETA-13/1036 (E, ETB)
VAM FP: Hilti Injektion HIT-HY 270 M12 A4 hef>=80 ETA-13/1036 (E, ETB)
VAM FP: Hilti Injektion HIT-HY 270 M12 A4 hef>=100 ETA-13/1036 (E, ETB)
------------------ VAM fuer Verankerungsgrund Porenbeton
VAM FP: fischer Injektion FIS V M10 A4 hef>=50 ETA-10/0383 (E)
VAM FP: fischer Injektion FIS V M10 A4 hef>=100 ETA-10/0383 (E)
VAM FP: fischer Injektion FIS V M10 A4 hef>=130 ETA-10/0383 (E)
VAM FP: fischer Injektion FIS V M12 A4 hef>=50 ETA-10/0383 (E)
VAM FP: fischer Injektion FIS V M12 A4 hef>=100 ETA-10/0383 (E)
VAM FP: fischer Injektion FIS V M12 A4 hef>=130 ETA-10/0383 (E)
VAM FP: fischer Rahmenduebel SXR 10 gvz hnom=50 ETA-07/0121 (M)
VAM FP: fischer Rahmenduebel SXRL 10 gvz hnom=70 ETA-07/0121 (M)
VAM FP: fischer Rahmenduebel SXRL 10 gvz hnom=90 ETA-07/0121 (M)
VAM FP: EJOT Porenbetonduebel SDP-S-10G ds=7 gvz hnom=70 ETA-12/0502 (M)
VAM FP: EJOT Porenbetonduebel SDP-KB-10G ds=7 gvz hnom=70 ETA-12/0502 (M)
VAM FP: Hilti Rahmenduebel HRD 10 gvz hnom=50 ETA-07/0219 (M)
VAM FP: Hilti Rahmenduebel HRD 10 gvz hnom=70 ETA-07/0219 (M)
------------------ VAM fuer Verankerungsgrund Stahlblech
VAM FP: EJOT JT3-3H-4,8x19
VAM FP: EJOT JT3-3H-4,8x19-E14/2
VAM FP: EJOT JT3-3-5,5x50-E16/2
VAM FP: EJOT JT3-3-5,5x70-E16/2
VAM FP: EJOT JT3-6-5,5x25-E14/3
VAM FP: EJOT JT3-6-5,5x30-E14/3
VAM FP: EJOT JT3-6-5,5x35-E14/3
VAM FP: EJOT JT3-6-5,5x25-E16/2
VAM FP: EJOT JT3-6-5,5x30-E16/2
VAM FP: EJOT JT3-6-5,5x35-E16/2
VAM FP: EJOT JT3-6-5,5x25-E22/3
VAM FP: EJOT JT3-6-5,5x30-E22/3
VAM FP: EJOT JT3-6-5,5x35-E22/3
VAM FP: EJOT JT3-6-6,3x25
VAM FP: EJOT JT3-6-6,3x25-E16/2
VAM FP: EJOT JT3-6-6,3x25-E22/3
VAM FP: EJOT JT3-12-5,5x40
VAM FP: EJOT JT3-12-5,5x78
VAM FP: EJOT JT3-12-5,5x40-E16/2
VAM FP: EJOT JT3-12-5,5x78-E16/2
VAM FP: EJOT JT3-12-5,5x40-E22/3
VAM FP: EJOT JT3-12-5,5x78-E22/3
VAM FP: EJOT JT3-3H-5,5x25-E14/3
VAM FP: EJOT JT3-3H-5,5x30-E14/3
VAM FP: EJOT JT3-3H-5,5x35-E14/3
VAM FP: EJOT JT3-3H-5,5x25-E16/2
VAM FP: EJOT JT3-3H-5,5x30-E16/2
VAM FP: EJOT JT3-3H-5,5x35-E16/2
VAM FP: EJOT JT3-3H-5,5x25-E22/3
VAM FP: EJOT JT3-3H-5,5x30-E22/3
VAM FP: EJOT JT3-3H-5,5x35-E22/3
VAM FP: EJOT JA3-6,5x19
VAM FP: EJOT JA3-6,5x25
VAM FP: EJOT JA3-6,5x32
VAM FP: EJOT JA3-6,5x19-E16/2
VAM FP: EJOT JA3-6,5x25-E16/2
VAM FP: EJOT JA3-6,5x32-E16/2
VAM FP: EJOT JA3-6,5x19-E19/3
VAM FP: EJOT JA3-6,5x25-E19/3
VAM FP: EJOT JA3-6,5x32-E19/3
VAM FP: EJOT JA3-6,5x19-E22/3
VAM FP: EJOT JA3-6,5x25-E22/3
VAM FP: EJOT JA3-6,5x32-E22/3
VAM FP: EJOT JA3-6,5x19-E29/3
VAM FP: EJOT JA3-6,5x25-E29/3
VAM FP: EJOT JA3-6,5x32-E29/3
Hinweise:
(E) = VAM Zulassung fuer Einzelbefestigung
(M) = VAM Zulassung fuer Mehrfachbefestigung
(M) = siehe entspr. Zulassung und EOTA ETAG 001
(ETB) = Europaeische Technische Bewertung
VAM FP: Anzahl = 1
VAM FP: Anzahl = 2
VAM FP: Anzahl = 3
VAM FP: Anzahl = 4
VAM FP Stahl: Anzahl Bohrschrauben = 1
VAM FP Stahl: Anzahl Bohrschrauben = 2
VAM FP Stahl: Anzahl Bohrschrauben = 3
VAM FP Stahl: Anzahl Bohrschrauben = 4
VAM FP Stahl: Anzahl Bohrschrauben = 5
Vierkant-U-Scheibe GP: ohne
------------------ U-Scheiben aus Aluminium
Vierkant-U-Scheibe GP: Alu 30x30x4 mm
Vierkant-U-Scheibe GP: Alu 30x30x5 mm
Vierkant-U-Scheibe GP: Alu 30x30x6 mm
Vierkant-U-Scheibe GP: Alu 30x30x7 mm
Vierkant-U-Scheibe GP: Alu 30x30x8 mm
Vierkant-U-Scheibe GP: Alu 30x30x9 mm
Vierkant-U-Scheibe GP: Alu 30x30x10 mm
Vierkant-U-Scheibe GP: Alu 30x30x12 mm
Vierkant-U-Scheibe GP: Alu 30x30x15 mm
Vierkant-U-Scheibe GP: Alu 40x40x4 mm
Vierkant-U-Scheibe GP: Alu 40x40x5 mm
Vierkant-U-Scheibe GP: Alu 40x40x6 mm
Vierkant-U-Scheibe GP: Alu 40x40x7 mm
Vierkant-U-Scheibe GP: Alu 40x40x8 mm
Vierkant-U-Scheibe GP: Alu 40x40x9 mm
Vierkant-U-Scheibe GP: Alu 40x40x10 mm
Vierkant-U-Scheibe GP: Alu 40x40x12 mm
Vierkant-U-Scheibe GP: Alu 40x40x15 mm
------------------ U-Scheiben aus Edelstahl
Vierkant-U-Scheibe GP: Edelstahl 30x30x3.6 mm
Vierkant-U-Scheibe GP: Edelstahl 30x30x4 mm
Vierkant-U-Scheibe GP: Edelstahl 30x30x5 mm
Vierkant-U-Scheibe GP: Edelstahl 30x30x6 mm
Vierkant-U-Scheibe GP: Edelstahl 40x40x4 mm
Vierkant-U-Scheibe GP: Edelstahl 40x40x4.6 mm
Vierkant-U-Scheibe GP: Edelstahl 40x40x5 mm
Vierkant-U-Scheibe GP: Edelstahl 40x40x6 mm
Vierkant-U-Scheibe GP: Edelstahl 50x50x6 mm
Vierkant-U-Scheibe FP: ohne
------------------ U-Scheiben aus Aluminium
Vierkant-U-Scheibe FP: Alu 30x30x4 mm
Vierkant-U-Scheibe FP: Alu 30x30x5 mm
Vierkant-U-Scheibe FP: Alu 30x30x6 mm
Vierkant-U-Scheibe FP: Alu 30x30x7 mm
Vierkant-U-Scheibe FP: Alu 30x30x8 mm
Vierkant-U-Scheibe FP: Alu 30x30x9 mm
Vierkant-U-Scheibe FP: Alu 30x30x10 mm
Vierkant-U-Scheibe FP: Alu 30x30x12 mm
Vierkant-U-Scheibe FP: Alu 30x30x15 mm
Vierkant-U-Scheibe FP: Alu 40x40x4 mm
Vierkant-U-Scheibe FP: Alu 40x40x5 mm
Vierkant-U-Scheibe FP: Alu 40x40x6 mm
Vierkant-U-Scheibe FP: Alu 40x40x7 mm
Vierkant-U-Scheibe FP: Alu 40x40x8 mm
Vierkant-U-Scheibe FP: Alu 40x40x9 mm
Vierkant-U-Scheibe FP: Alu 40x40x10 mm
Vierkant-U-Scheibe FP: Alu 40x40x12 mm
Vierkant-U-Scheibe FP: Alu 40x40x15 mm
------------------ U-Scheiben aus Edelstahl
Vierkant-U-Scheibe FP: Edelstahl 30x30x3.6 mm
Vierkant-U-Scheibe FP: Edelstahl 30x30x4 mm
Vierkant-U-Scheibe FP: Edelstahl 30x30x5 mm
Vierkant-U-Scheibe FP: Edelstahl 30x30x6 mm
Vierkant-U-Scheibe FP: Edelstahl 40x40x4 mm
Vierkant-U-Scheibe FP: Edelstahl 40x40x4.6 mm
Vierkant-U-Scheibe FP: Edelstahl 40x40x5 mm
Vierkant-U-Scheibe FP: Edelstahl 40x40x6 mm
Vierkant-U-Scheibe FP: Edelstahl 50x50x6 mm
Thermostop: 5 mm Sonderanfertigung
Thermostop: 5 mm
Thermostop: 6 mm
Thermostop: 7 mm
Thermostop: 8 mm
Thermostop: 9 mm
Thermostop: 10 mm
Thermostop: ohne
(c)ibhxws DynGrafik Bild 03 Kopftext = ohne
(c)ibhxws DynGrafik Bild 03 Kopftext = mit
(c)ibhxws DynGrafik Bild 03 Maszstabsfaktor = 1.0
(c)ibhxws DynGrafik Bild 03 Maszstabsfaktor = 0.9
(c)ibhxws DynGrafik Bild 03 Maszstabsfaktor = 0.8
(c)ibhxws DynGrafik Bild 03 Maszstabsfaktor = 0.7
(c)ibhxws DynGrafik Bild 03 Maszstabsfaktor = 0.6
(c)ibhxws DynGrafik Bild 03 Maszstabsfaktor = 0.5
(c)ibhxws DynGrafik Bild 03 Maszstabsfaktor = 1.1
(c)ibhxws DynGrafik Bild 03 Maszstabsfaktor = 1.2
(c)ibhxws DynGrafik Bild 03 Maszstabsfaktor = 1.3
(c)ibhxws DynGrafik Bild 03 Maszstabsfaktor = 1.4
(c)ibhxws DynGrafik Bild 03 Maszstabsfaktor = 1.5
wdk Winddruck [kN/m2]
nicht loeschen !
nicht loeschen !
nicht loeschen !
nicht loeschen !
nicht loeschen !
Projektdaten
Uebersichten, Mengen Gesamtsystem
Hintergrund
Parameter Pflanzmodul FGREEN (R)
Parameter Pflanzmodul FGREEN (R)
PW Pflanzwanne
Verbindungen VBM
RO Randprofil oben
RU Randprofil unten
FSH Frontstaebe horizontal
FK Frontkonstruktion
FSV Frontstaebe vertikal
PF Pflanzen
WK Wasserspeicher-Kammern
IH Infos, Hinweise
FGREEN-VHF-Systemauslegung
Info: Moegliche Systemauslegungen
Typ BK Bekleidung = Modul FGREEN (R)
Typ UK Unterkonstruktion = Tragprofile Alu, vertikal
Typ FP Festpunkt = Einzelkonsolen L Alu
Typ GP Gleitpunkte = Einzelkonsolen L Alu
Info: Abkuerzungen Systemkomponenten
AB = Abdeckblech
BS = Bewaesserungsschlitz
FG = Frontgitter
FP = Festpunkt
FS = Frontstab
GP = Gleitpunkt
HPhz = Halteprofil horizontal
HZ-Last = Horizontale Last
IH = Infos, Hinweise
KO = Konsole
PF = Pflanzen
PW = Pflanzwanne
QS = Querstabilisierung
RO = Randprofil oben
RU = Randprofil unten
TP = Tragprofil
VAM = Verankerungsmittel
VBM = Verbindungsmittel
VHF = Vorgehaengte, hinterlueftete Fassade
V-Last = Vertikale Last
WK = Wasserspeicher-Kammer
Waehlen Sie bitte hier ein Beispiel !
------------------------------------- Beispiele mit Frontstaeben FSV, PW = Flachblech
B1FSV: Modul FGREEN (R) Raster 500x1000 mm, mit Bewaesserungsschlitz, mit Aushaengesicherung, FSV=5x9 mm PS, FSH=3xM10, lp=3000 mm, 2-Feld-Profil, wsk= -0.91 kN/m2
B1FSV: Pflanzen: Lonicera nitida (Heckenkirsche)
B2FSV: Modul FGREEN (R) Raster 500x1000 mm, mit Bewaesserungsschlitz, mit Aushaengesicherung, FSV=4x6 mm GFK, FSH=3xM10, lp=3000 mm, 2-Feld-Profil, wsk= -1.28 kN/m2
B2FSV: Pflanzen: Hypericum calycinum (Kelchiges Johanniskraut)
------------------------------------- Beispiele mit Frontgittern FG, PW = Abkantung
B1: Modul FGREEN (R) Raster 250x1000 mm, mit Bewaesserungsschlitz, ohne Aushaengesicherung, FG=40x40x5 mm, FSH=3xM10, lp=3000 mm, 2-Feld-Profil, wsk= -1.28 kN/m2
B1: Pflanzen: Pachysandra terminalis (Dickmaennchen)
B2: Modul FGREEN (R) Raster 500x1000 mm, mit Bewaesserungsschlitz, mit Aushaengesicherung, FG=40x40x4 mm, FSH=3xM10, lp=3000 mm, 2-Feld-Profil, wsk= -1.28 kN/m2
B2: Pflanzen: Hedera helix (Efeu Green Ripple)
==> Infos Windlasten, Windzonen
==> Infos Abminderung Windlasten
==> Infos Lasteinflussbreiten le1, le2 des Tragprofils
==> Infos Lasteinflussbreiten le3, le4 des Halteprofils HPhz
==> Infos Mehrfachbefestigung Verankerungsmittel
==> Infos Faktoren km, ka, kf fuer Schnittgroessen
==> Infos Faktoren kn, kv, km fuer Tragfaehigkeiten der VAM
==> Infos Zugbaender in VHF-Unterkonstruktionen
==> Infos Einstellungen IE fuer die Webdienste
==> Infos Rahmenwirkung der Unterkonstruktion
==> Infos Festpunkttypen des Tragprofils
==> Infos Exzentrizitaetsfaktor kex, Abstaende, Hebelarme
==> Infos Querschnittsklasse nach EC9, Formfaktor alpha
==> Infos Torsion Halteprofil HPhz
==> Infos Stosspunkte der Tragprofile
==> Infos FP-Typen genieteter und geschraubter Platten
FGREEN (R) Uebersicht der Pflanzenarten
FGREEN (R) Projekte, Bauvorhaben
FGREEN (R) Pressemitteilung
FGREEN (R) ibhrx Soil moisture
Tabletservice Windlasten Rechteckkoerper nach EC1
Tabletservice Windlasten Kreiszylinder nach EC1
Servicebereich eF.NET Vorgehaengte Fassaden
Homepage (c)ibhxws Webdienste Bautechnik
Tabletservice Thermische Analyse VHF-Systeme
Daten eingeben, Webdienst starten
(c) ibhxws Spezielle Subdienste
Intern: Listenstrukturen mit Kennung
Intern: Listenstrukturen ohne Kennung
Intern: Tooltips der Objekte ausschalten
Hinweise:
Tooltips koennen nur temporaer ausgeschaltet werden.
(Belegung mit Null-String.)
Z.B. bei Praesentationen stoerende Tooltips bei Eingabeboxen
und diversen Auswahllisten.
Bei Wertaenderung in Textbox oder Liste wird
Tooltip wieder aktiviert.
Erst neues Beispiel aktivieren, dann Tooltips ausschalten.
Alle Tooltips werden eingeschaltet bei Neustart des Dienstes.
Halteprofil HPhz: Anzahl Felder = 1
Halteprofil HPhz: Anzahl Felder = 2
Halteprofil HPhz: Anzahl Felder = 3
Halteprofil HPhz: Anzahl Felder = > 3
Darstellung Nachweisstrang (rot) + 2 Nachbarstraenge
Darstellung nur Nachweisstrang (rot)
(c)ibhxws DynGrafik Bild 01 Maszstabsfaktor = 1.0
(c)ibhxws DynGrafik Bild 01 Maszstabsfaktor = 0.9
(c)ibhxws DynGrafik Bild 01 Maszstabsfaktor = 0.8
(c)ibhxws DynGrafik Bild 01 Maszstabsfaktor = 0.7
(c)ibhxws DynGrafik Bild 01 Maszstabsfaktor = 0.6
(c)ibhxws DynGrafik Bild 01 Maszstabsfaktor = 0.5
(c)ibhxws DynGrafik Bild 01 Maszstabsfaktor = 1.1
(c)ibhxws DynGrafik Bild 01 Maszstabsfaktor = 1.2
(c)ibhxws DynGrafik Bild 01 Maszstabsfaktor = 1.3
(c)ibhxws DynGrafik Bild 01 Maszstabsfaktor = 1.4
(c)ibhxws DynGrafik Bild 01 Maszstabsfaktor = 1.5
(c)ibhxws DynGrafik Bild 02 Maszstabsfaktor = 1.0
(c)ibhxws DynGrafik Bild 02 Maszstabsfaktor = 0.9
(c)ibhxws DynGrafik Bild 02 Maszstabsfaktor = 0.8
(c)ibhxws DynGrafik Bild 02 Maszstabsfaktor = 0.7
(c)ibhxws DynGrafik Bild 02 Maszstabsfaktor = 0.6
(c)ibhxws DynGrafik Bild 02 Maszstabsfaktor = 0.5
(c)ibhxws DynGrafik Bild 02 Maszstabsfaktor = 1.1
(c)ibhxws DynGrafik Bild 02 Maszstabsfaktor = 1.2
(c)ibhxws DynGrafik Bild 02 Maszstabsfaktor = 1.3
(c)ibhxws DynGrafik Bild 02 Maszstabsfaktor = 1.4
(c)ibhxws DynGrafik Bild 02 Maszstabsfaktor = 1.5
(c)ibhxws DynGrafik Bild 01 Kopftext = ohne
(c)ibhxws DynGrafik Bild 01 Kopftext = mit
(c)ibhxws DynGrafik Bild 02 Kopftext = ohne
(c)ibhxws DynGrafik Bild 02 Kopftext = mit
WK: Anzahl Wasserspeicher-Kammern n = 2
WK: Anzahl Wasserspeicher-Kammern n = 1
Hinweise:
HZ-Trennung Pflanzen/Unterbau um schnelles
Abfliessen des Wasser infolge der Gravitation
zu verhindern.
Alu-Trennprofile L 60/60/2.
Die Trennprofile haben keine statische Relevanz.
QS: Nur durch die Konsolen (Ohne Zusatz-QS)
-------------------- Zusaetzliche Querstabilisierung QS durch Zug/Druck-Stab Alu
QS: Zug/Druck-Stab einseitig 2-teilig 12 mm Sicke in 40x3 >= AW 5005 kantfaehig
-------------------- Kein Ansatz und Nachweis der Querstabilisierung
QS: Ohne Nachweis der QS (Anbindung des Stranges an QS-Strang)
VBM AG/PW = Bohrschr. SFS SDA5/3.5-6-H13-S4-5.5x20 A4 (AbP-BWU02-168011)
VBM AG/PW = ------------------ VBM EJOT
VBM AG/PW = Bohrschr. EJOT JT4-6-5.5x22 A4 (ETA-10/0200) ohne HS
VBM AG/PW = Bohrschr. EJOT JT9-6-5.5x22 A4 (ETA-10/0200) ohne HS
VBM AG/PW = ------------------ VBM PMJ-tec
VBM AG/PW = Bohrschr. PMJ-tec 7614-55 5.5x25 (P-BWU02-158001)
VBM AG/PW = ------------------ VBM SFS intec
VBM AG/PW = Bohrschr. SFS SDA5/3.5-6-H13-S4-5.5x20 A4 (AbP-BWU02-168011)
VBM AG/PW = Bohrschr. SFS SDA5/3.5-8-H13-S4-5.5x22 A4 (AbP-BWU02-168011)
VBM AG/PW = Gewindefurch.Schraube SFS TDB-6.3xL A4 (ETA-10/0198)
VBM AG/PW = ------------------ VBM SYSTEA Blindniet
VBM AG/PW = Blindniet SYSTEA 5x12 K14 (P-2.17-010-2)
VBM RS,RO,RU/PW = Bohrschr. SFS SDA5/3.5-6-H13-S4-5.5x20 A4 (AbP-BWU02-168011)
VBM RS,RO,RU/PW = ------------------ VBM EJOT
VBM RS,RO,RU/PW = Bohrschr. EJOT JT4-6-5.5x22 A4 (ETA-10/0200) ohne HS
VBM RS,RO,RU/PW = Bohrschr. EJOT JT9-6-5.5x22 A4 (ETA-10/0200) ohne HS
VBM RS,RO,RU/PW = ------------------ VBM PMJ-tec
VBM RS,RO,RU/PW = Bohrschr. PMJ-tec 7614-55 5.5x25 (P-BWU02-158001)
VBM RS,RO,RU/PW = ------------------ VBM SFS intec
VBM RS,RO,RU/PW = Bohrschr. SFS SDA5/3.5-6-H13-S4-5.5x20 A4 (AbP-BWU02-168011)
VBM RS,RO,RU/PW = Bohrschr. SFS SDA5/3.5-8-H13-S4-5.5x22 A4 (AbP-BWU02-168011)
VBM RS,RO,RU/PW = Gewindefurch.Schraube SFS TDB-6.3xL A4 (ETA-10/0198)
VBM RS,RO,RU/PW = ------------------ VBM SYSTEA Blindniet
VBM RS,RO,RU/PW = Blindniet SYSTEA 5x12 K14 (P-2.17-010-2)
Bemaszung: Mit Maszzahl
Bemaszung: Ohne Maszzahl
(c)ibhxws DynGrafik Groessenfaktor Text = 1.0
(c)ibhxws DynGrafik Groessenfaktor Text = 0.9
(c)ibhxws DynGrafik Groessenfaktor Text = 0.8
(c)ibhxws DynGrafik Groessenfaktor Text = 0.7
(c)ibhxws DynGrafik Groessenfaktor Text = 0.6
(c)ibhxws DynGrafik Groessenfaktor Text = 0.5
